Как сделать водопровод на даче своими руками: правила прокладки, монтажа и обустройства

Выезжая на дачу за город, мало кто готов полностью отказаться от благ цивилизации, особенно, если речь идет о водопроводе. Согласитесь, важность водоснабжения дачного участка сложно переоценить.

Вода необходима для полива сада и огородных грядок, а также решения бытовых задач. Что уж говорить об использовании бытовой техники, требующей подключения к водопроводной сети. Для обустройства водоснабжения можно привлечь специалистов или обойтись собственными силами.

Чтобы сделать водопровод на даче своими руками, сперва следует определится с источником воды, подобрать необходимое оборудование и материалы, изучить последовательность работ. Именно эти вопросы мы поможем вам решить.

Для лучшего понимания процесса водоснабжения мы проиллюстрировали материал наглядными схемами и фотографиями, дополнили информацию видео-роликами.

Выбор источника водозабора

Устройство любого водопровода начинается с выбора источника водоснабжения. Хотя выбор, как правило, не велик. Это может быть централизованная система подачи воды, колодец или скважина.

От того, откуда будет поступать вода, зависит не только ее качество, но и способы устройства всей водопроводной системы, ее техническая сложность и стоимость.

Галерея изображений

Устройство на даче собственного водопровода избавит от массы проблем, свойственных неорганизованной дачной жизни

Система водоснабжения сможет обеспечить дачников как холодной, так и горячей водой, не позволит забыть о достижениях цивилизации вдали от города

Проложенная по дачному участку система водоснабжения предоставит возможность быстро и без проблем заполнять емкости в бане и душевой

Это самый простой и наименее трудоемкий способ добычи воды для полива зеленых насаждений и ухода за дачной территорией

Сооруженный своими руками водопровод поможет без затруднений и лишних трат заполнять бассейн и менять в нем воду при необходимости

Владельцу устроенной на участке системы водоснабжения не нужно будет задумываться о подаче воды в фонтаны и водопады

Дачный водопровод предоставит возможность устроить столько точек водоразбора, сколько необходимо хозяевам. Например, соорудить умывальник на улице для мытья рук и обуви увлеченных огородников

Возле летней кухни или зоны с печью для приготовления барбекю удобно будет устроить отдельную мойку, чтобы не носить постоянно продукты для мытья в дом

Организация дачного водопровода для комфорта
Поставка воды к нагревательному оборудованию
Обеспечение водой бань и уличных душевых кабинок
Вода для ухода за растениями и территорией
Заполнение чаши дачного бассейна для купания
Эффектное ландшафтное оформление
Точка водоразбора на улице перед входом в дачу
Подведение водопровода к летней кухне

Вариант #1. Водопровод из колодца

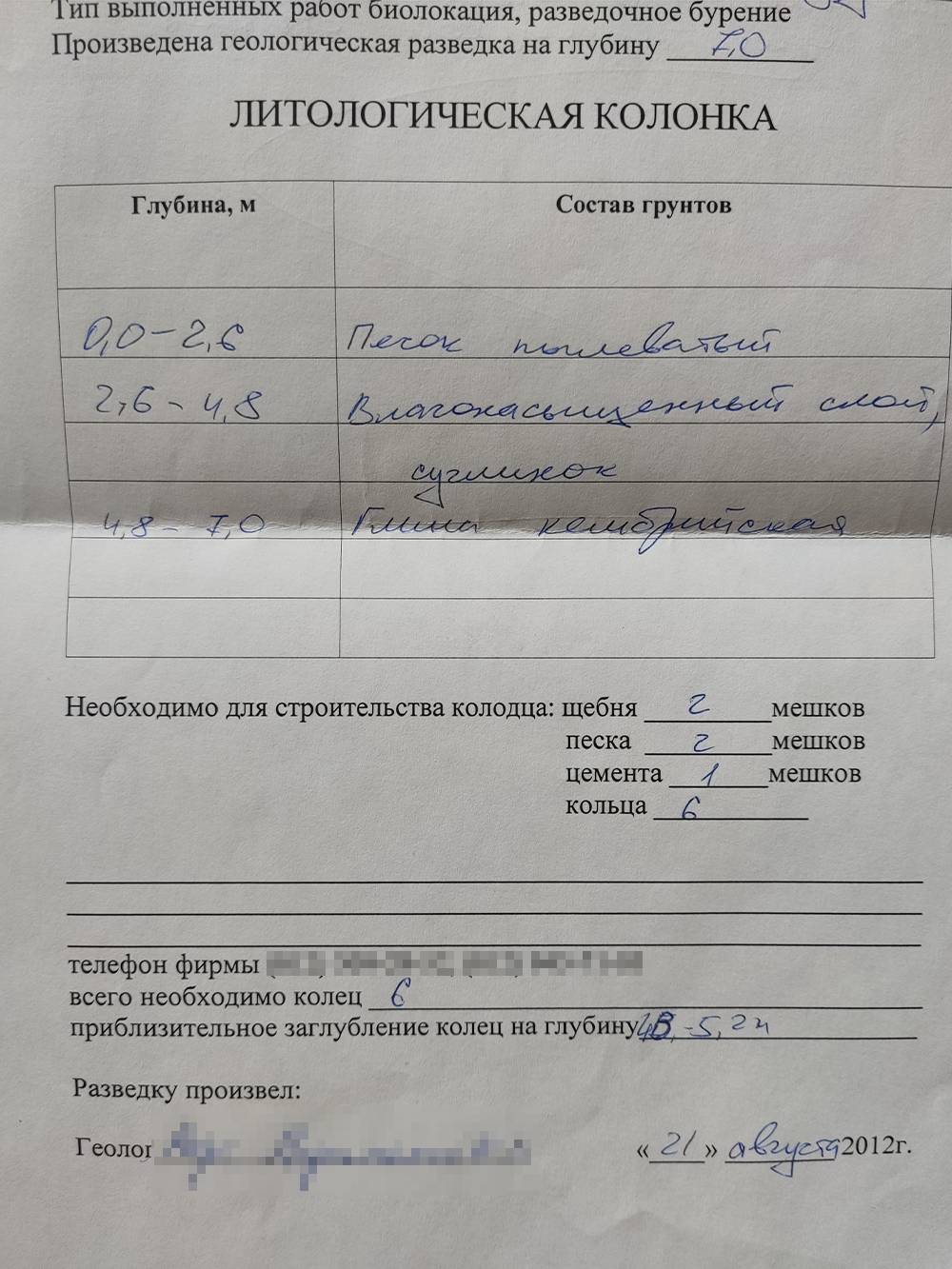

Самый простой «дедовский» метод – вырыть колодец. Глубина его зависит от залегания водоносного слоя – до 10 — 20 метров, как правило. Конечно, пользоваться такой водой можно только при условии установки фильтров. Вода в колодцах часто бывает загрязнена нитратами и тяжелыми металлами.

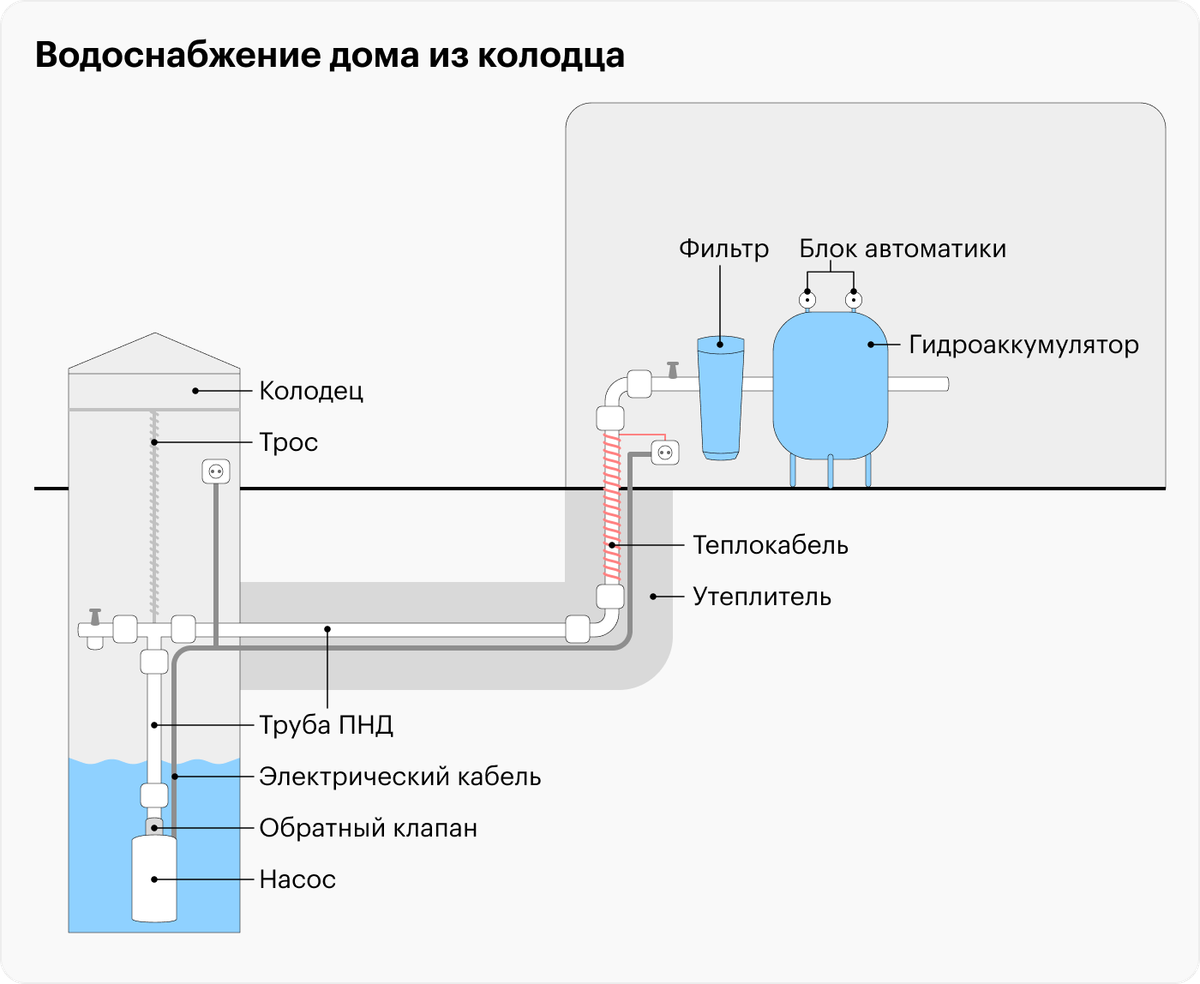

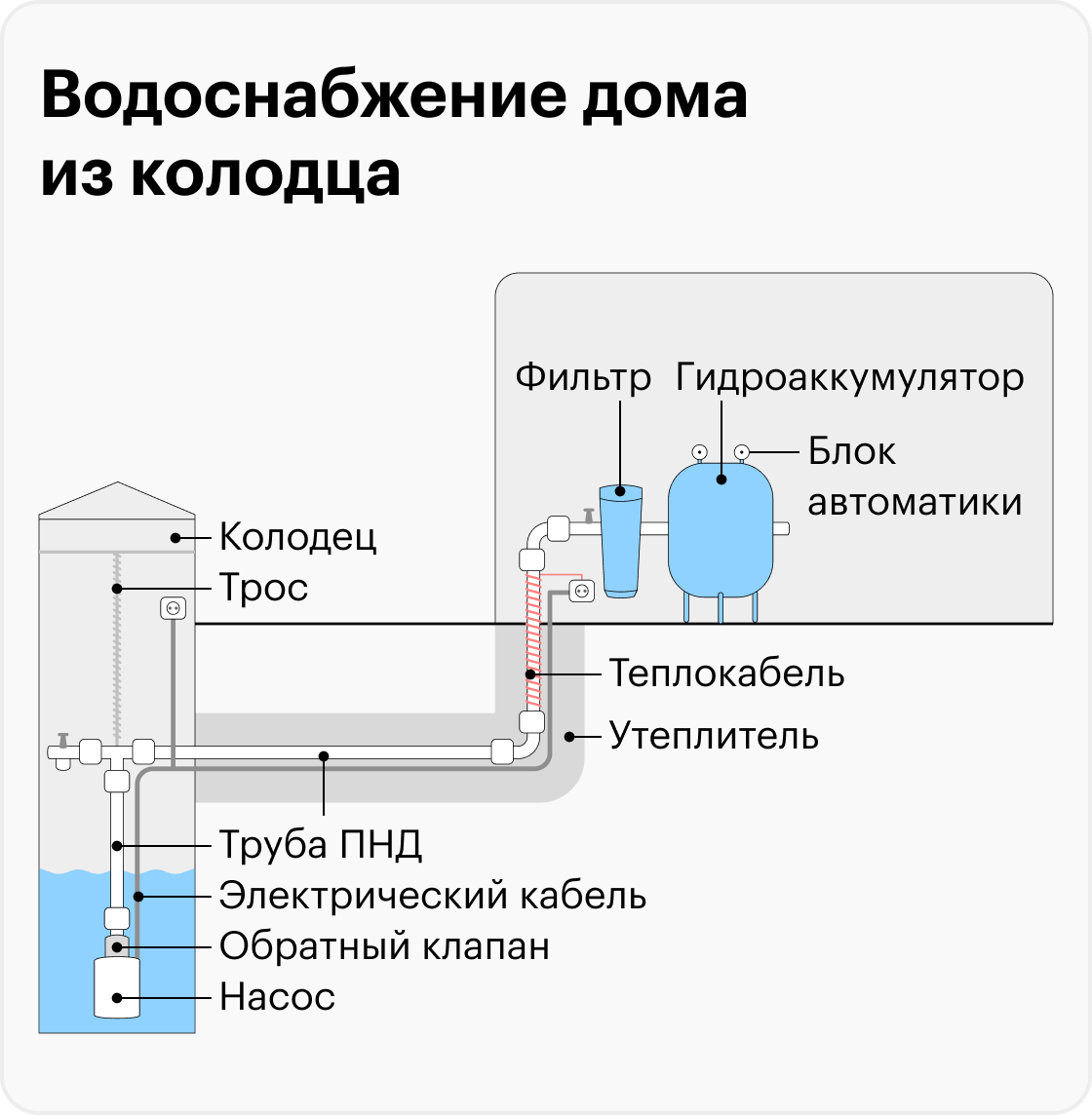

Схема водоснабжения из колодца

Колодец обязательно нужно утеплять. Делают это до глубины, превышающей отметку сезонного промерзания в регионе на 20 см. Используют пенопласт, которым закрывают всю надземную его часть. Утепляют и трубу, которая соединяет колодец с насосным оборудованием

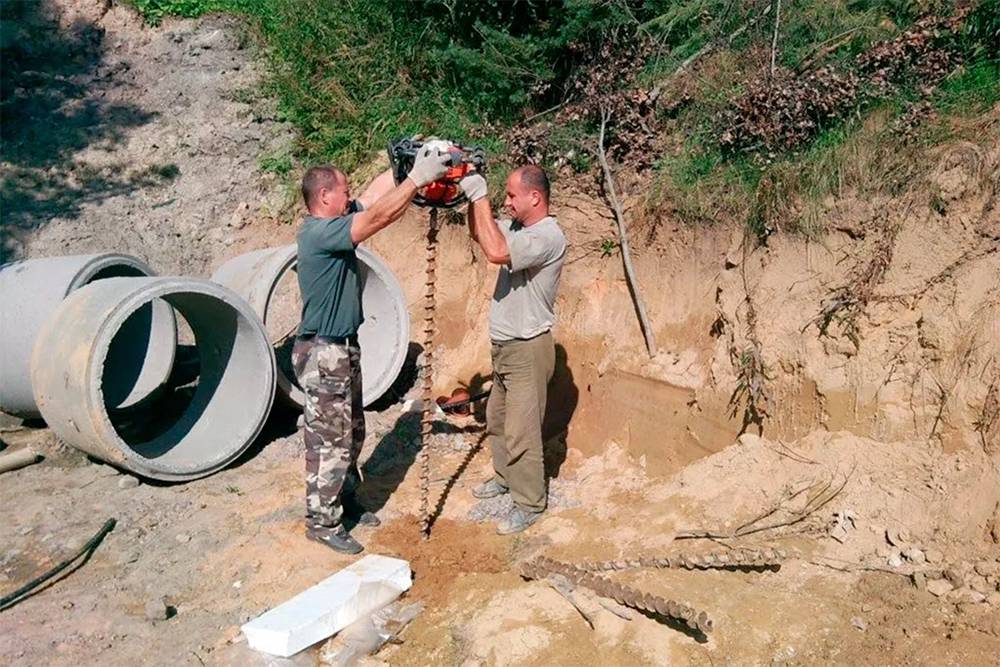

Вариант #2. Водяная скважина

Оптимальный вариант – обустроить скважину. Тут уже не обойтись без специальной техники – лопатой скважину не пробурить. Главное достоинство такого источника водоснабжения – чистота воды.

Глубина скважины для частного дома стартует от 15 м. При такой глубине залегания вода не загрязняется нитратными удобрениями, бытовыми стоками и другими отходами сельскохозяйственной деятельности.

Устройство скважины

Важно учесть наличие в воде железа или сероводорода. Если такие примеси присутствуют, водой можно будет пользоваться только при условии хорошей фильтрации

Бурение скважины обойдется гораздо дороже, чем рытье колодца, да и обслуживать ее непросто: постоянные чистки, профилактики, промывки. Зато 1,5 кубометра в час, которые можно поднять из скважины, обеспечивают практически неограниченное потребление чистой и свежей воды.

Вариант #3. Подключаемся к центральному водопроводу

Если недалеко от вашего участка проложен централизованный водопровод, можно подключиться к нему. Среди преимуществ этого варианта выделяют постоянный напор и очистку воды. Однако на практике напор зачастую не соответствует нормам, а про очистку и говорить нечего.

Кроме того, просто подключиться к трубопроводу у вас не выйдет – это незаконно. Придется писать заявление в водоканал, предоставлять план участка со всеми коммуникациями, составлять проектную документацию и получать разрешение в санэпидемстанции. Вся процедура растягивается на несколько месяцев и влетает в копеечку.

Место врезки в трубопровод

Подключать ваш участок к центральному водопроводу должен сантехник из водоканала, который имеет разрешение на такие работы. Несанкционированное пользование водой запрещено

Бесконтрольно пользоваться такой водой тоже нельзя, за каждый использованный кубометр придется платить по установленному тарифу. Исходя из всего вышеперечисленного, не только многие дачники, но и жители частных домовладений делают свой выбор в пользу бурения скважины на своем участке.

Зимний или летний водопровод?

В зависимости от цикличности использования, различают два варианта водопроводной схемы:

Если ваш участок используется исключительно в дачный сезон, то есть с весны по осень, тратиться на дорогостоящий капитальный водопровод просто не имеет смысла. В этом случае может быть два варианта – разборный водопровод и стационарный.

Летний разборной водопровод

После окончания дачного сезона шланги разборного водопровода снимают, оставляя лишь точки водоразбора. В следующем году к ним снова можно будет подключиться

Первый очень удобен тем, что в конце сезона все шланги можно снять и сложить на хранение. Так они не испортятся от холода и прослужат дольше. Для прокладки такого водопровода вам даже не придется пользоваться лопатой – все коммуникации проходят на поверхности.

Немного потрудиться придется при укладке летнего водопровода стационарного типа. Он тоже не предполагает наличия и установки сложной аппаратуры, но отличается тем, что трубы находятся под землей и не снимаются на зиму. В нужных местах выводят разборные краны.

Главное условие – полностью спускать воду из системы на зиму, чтобы при минусовой температуре замерзшая вода не разорвала трубы.

Галерея изображений

Летний водопровод не заглубляют в грунт ниже глубины сезонного промерзания. Его устраивают так, чтобы из системы можно было легко слить воду или вообще разобрать ее перед зимой

У дачной системы водоснабжения обычно несколько точек водоразбора, расположенных в удобных для подключения шлангов местах

Для автоматизации работы водоснабжения его оснащают гидроаккумулятором и реле давления. Если забор воды производится насосной станцией указанные компоненты автоматизации в ее составе уже есть

Трубопровод летнего водопровода прокладывают открыто по земле, если нет опасений по поводу хищений и вандализма

Если трубы не заводятся в дачный дом, рядом с ним лучше устроить гусак с запорным шаровым краном

Если есть опасения, что трубопровод может быть кем-либо поврежден, его закладывают в грунт на 40 — 50 см от дневной поверхности

Если не предполагается автоматизация системы дачного водоснабжения, для формирования напора вода сначала закачивается в накопительный бак

Чтобы самим не повредить летний водопровод, трубы прокладываются вдоль дорожек там, где на них практически невозможно наступить

Летний вариант водопровода
Шаровой кран для подключения шланга
Составляющие водопровода
Разводка труб поверх земли
Гусак из труб ПВХ для набора воды в ведро
Укладка летнего водопровода в грунт
Системы с накопительным баком
Нюансы прокладки труб системы

Летнего водопровода будет вполне достаточно для элементарных бытовых и сельскохозяйственных нужд в масштабах одного дачного участка. Но если вы привыкли к комфорту, используете дачу как место для отдыха и хотите пользоваться водой так же, как и дома, в черте города, тогда лучше сделать на даче зимний вариант водопровода.

Зимний водопровод – система гораздо более сложная. Должно быть учтено все – от естественного уклона рельефа местности до глубины промерзания грунта. Обязательно наличие насоса для обеспечения напора воды. Словом, дачный водопровод зимнего типа ничем не отличается от системы водоснабжения жилых частных домов.

Галерея изображений

Наружные ветки зимнего водопровода прокладывают ниже глубины сезонного промерзания грунтов. Система обычно менее разветвлена и включает один наружный водоразборный кран

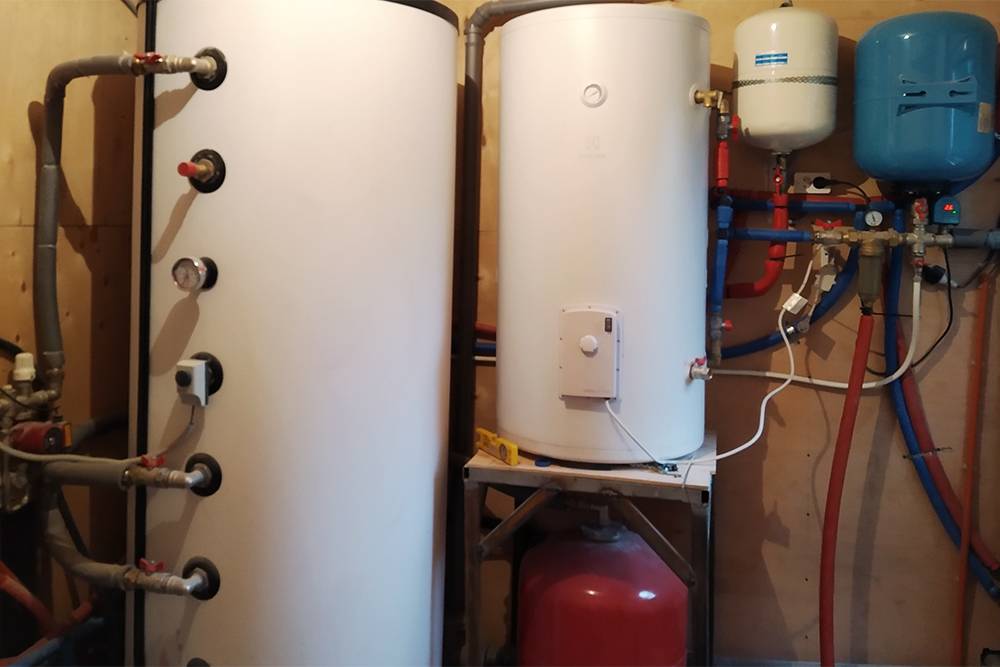

Оборудование автоматизированной системы водоснабжения располагают в утепленном кессоне, заглубленном ниже глубины промерзания

Если нет возможности обустроить кессон на улице, оборудование устанавливают в отапливаемых помещениях в доме

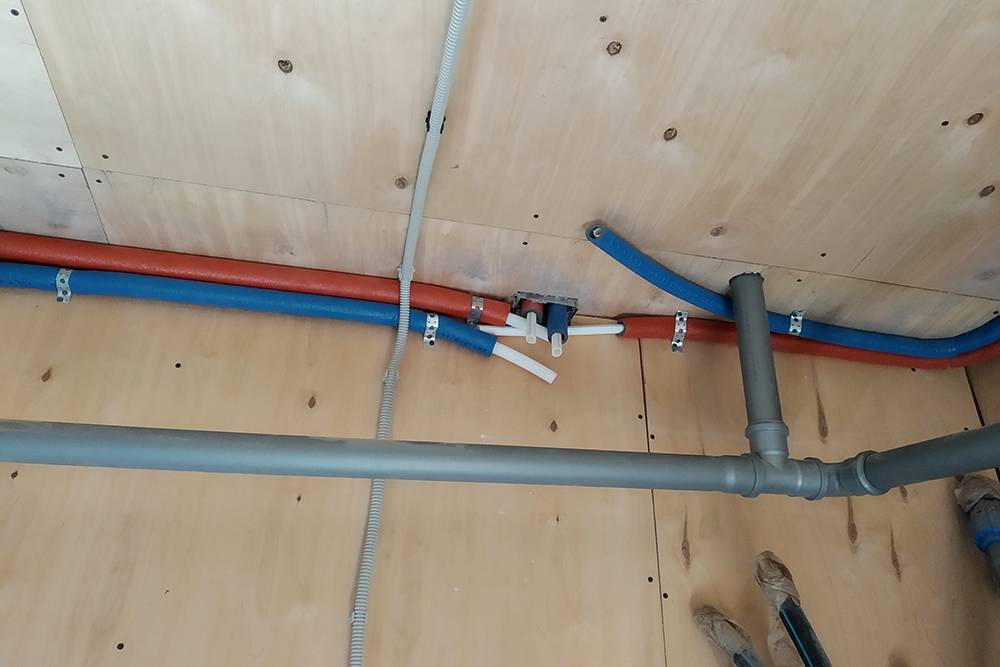

Внутри дачной постройки разводка труб производится по стандартным для всех систем правилам
Нюансы прокладки зимнего водопровода
Оборудование в утепленном кессоне

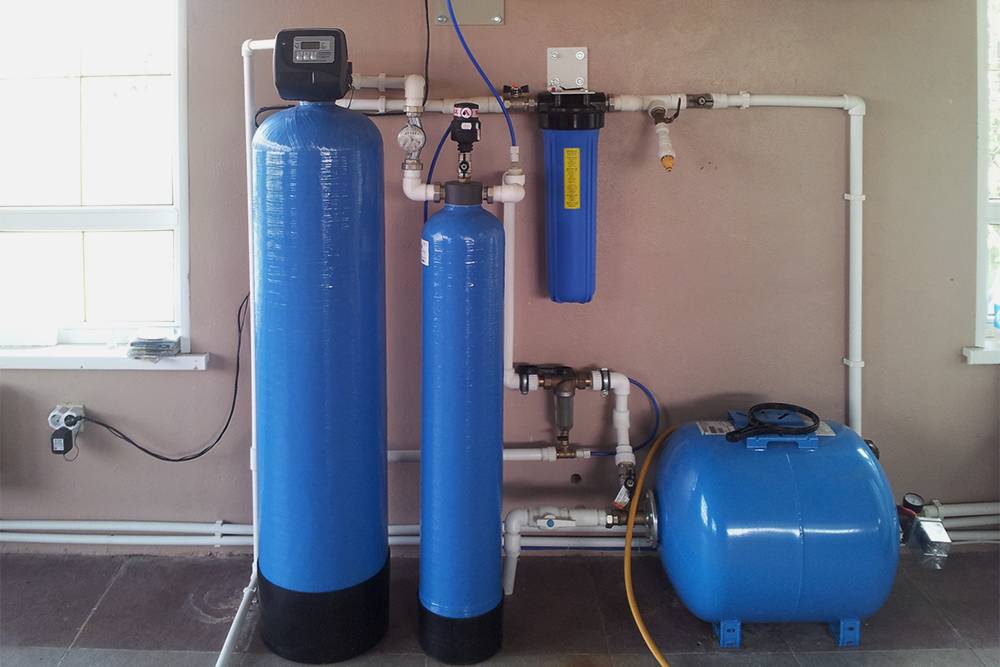

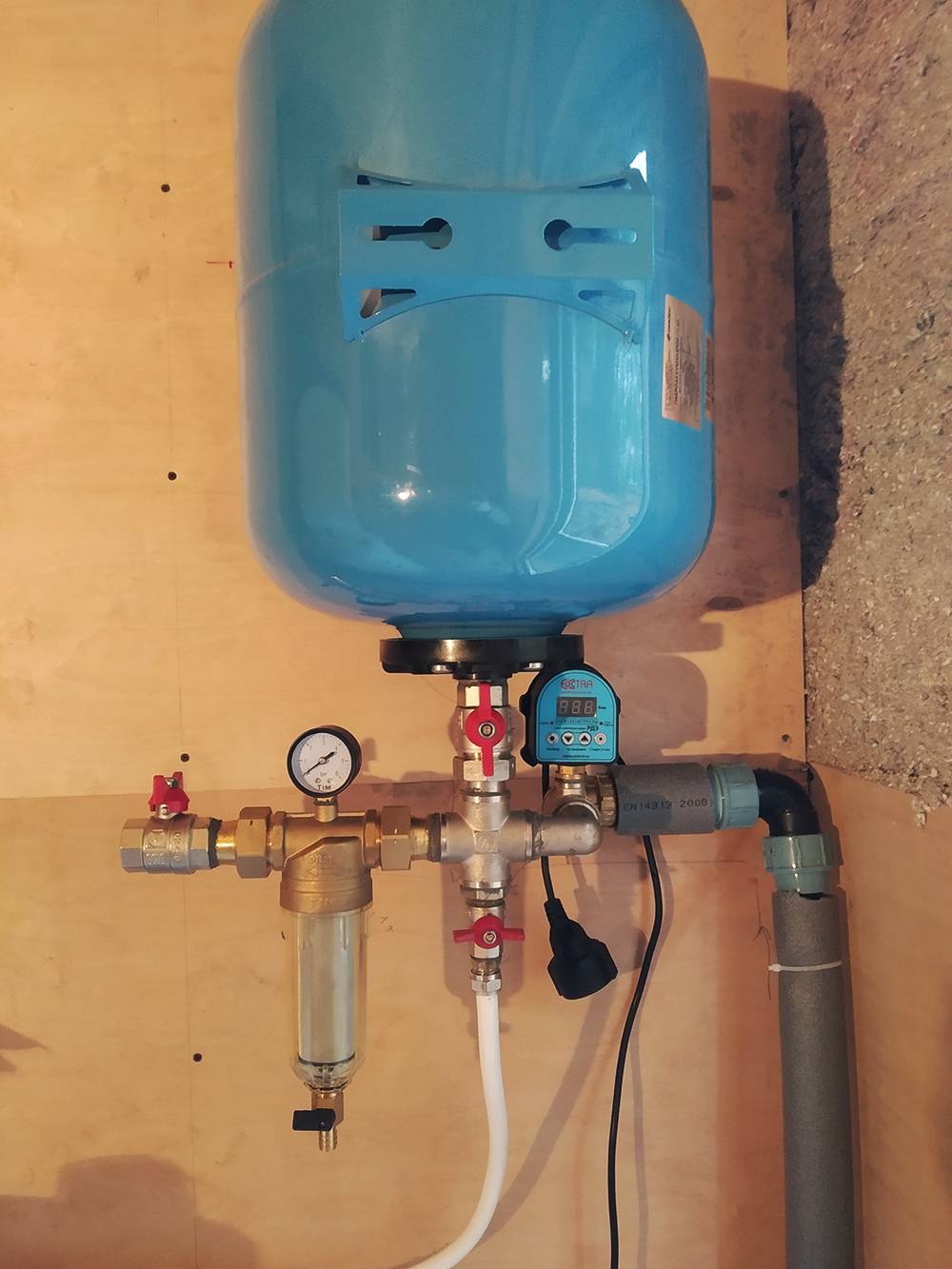

Гидроаккумулятор и фильтры на кухне

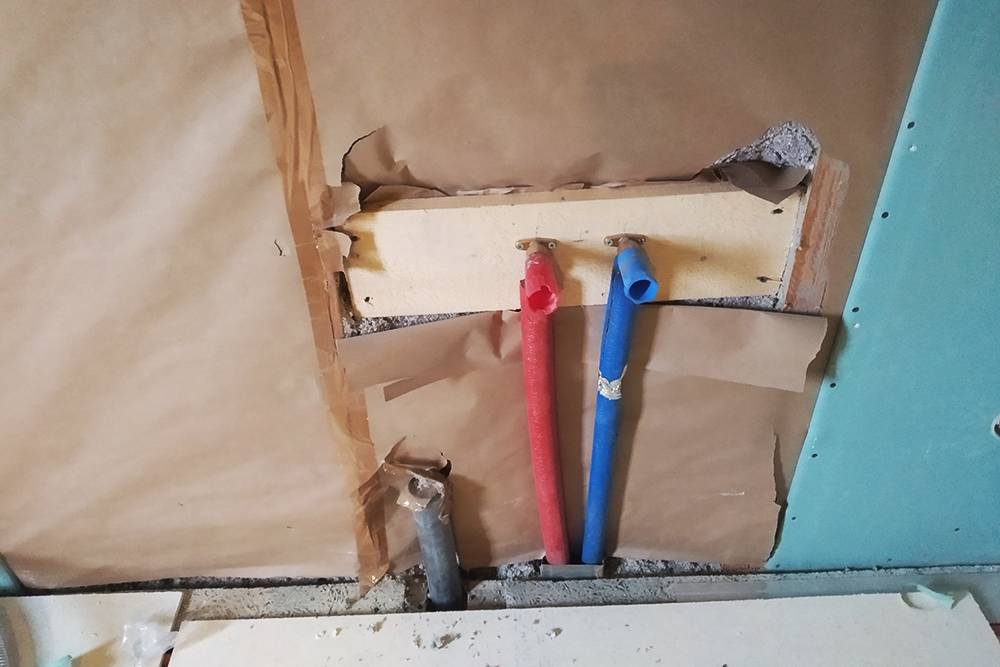

Внутренняя разводка дачного водоснабжения

Устройство типовой водопроводной системы

Водопровод на дачном участке состоит из нескольких элементов:

  • насосное оборудование;
  • трубы и арматура;
  • реле давления и манометр;
  • гидроаккумулятор;
  • устройство для слива.

Кроме вышеперечисленных, система может включать в себя другие элементы, такие как накопительный бак, фильтры или нагреватели. Некоторые составляющие могут быть объединены в одном комплексе, например, насосная станция.

Поднять воду из скважины – выбор насоса

Подача воды из колодца или скважины осуществляется при помощи насоса. Выбор насоса – одна из главнейших задач при планировании водоснабжения дачного участка.

Выбор насоса зависит от:

  • глубины колодца или скважины;
  • объема потребления;
  • производительность самой скважины (дебет);
  • диаметр скважины;
  • напор воды;
  • финансовая составляющая.

Некоторые из этих параметров нельзя вычислить точно, производится примерная оценка. Для этого лучше проконсультироваться с опытным мастером, чтобы не наделать ошибок.

Существует два типа насосов:

  • погружной;
  • поверхностный.

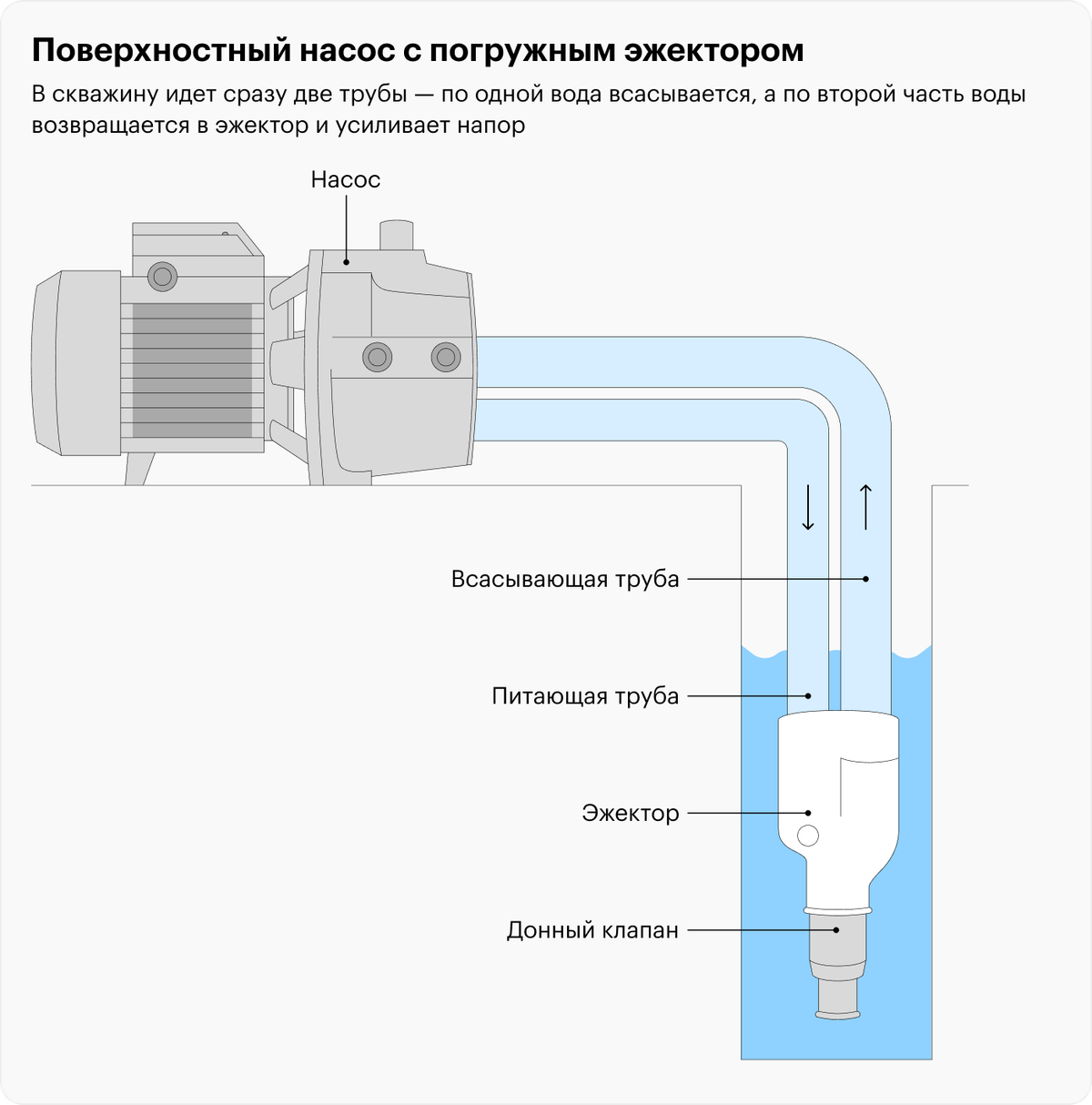

Поверхностный вариант используется только для перекачивания воды из колодца. Он может быть размещен на поверхности или внутри колодца, но держаться на плаву. Максимальная глубина, для которого подойдет поверхностный насос – 8 м.

Если ваш колодец глубже или речь идет о скважине, тогда это тип насосов не рассматривают.

Поверхностный насос

Насосная станция объединяет в себе несколько элементов: гидроаккумулятор, манометр, реле давления и сам насос

Для скважин выбирают погружные насосы, которые не боятся воды. К их преимуществам относят малые энергозатраты и бесшумную работу при высоком уровне производительности.

Существует 2 типа погружных насосов, в зависимости от типа действия:

  • центробежные;
  • вибрационные.

Центробежные насосы перекачивают жидкость при помощи лопастей. Под действием центробежной силы, которая возникает в результате вращения лопастей, вода поступает в трубопровод и движется по нему.

Эти модели наиболее популярны, так как центробежные насосы сочетают в себе: надежность, высокую производительность и ценовую доступность.

Погружной насос для скважины

Погружной насос имеет вид узкой длинной капсулы. Он помещается в скважину, в толщу воды на заявленную производителем глубину

Вибрационные насосы имеют в своем строении мелкопористую мембрану. Жидкость перекачивается в результате возникновения разности давления от деформации мембраны.

Такой насос требует более тщательного обслуживания, мембрана может загрязняться и выходить из строя. Устранить такую поломку можно, но ремонт или замена будут стоить дорого.

Какие трубы подойдут для дачного водопровода

Вода подается в дом и для хозяйственных нужд по трубопроводу. Чаще всего применяют трубы диаметром 1 или ¾ дюйма.

Из современных материалов для дачного водопровода подойдут:

  • полипропиленовые;
  • полиэтиленовые трубы.

Каждая из разновидностей имеет свои плюсы и минусы. Так, полипропиленовые трубы дороже, чем полиэтиленовые. Для их соединения нужно обзавестись специальным инструментом – паяльником или сварочным аппаратом для труб.

Но с другой стороны, паяльник можно и не покупать, а взять в аренду на время монтажа, а вот экономия на соединительных фитингах выходит существенная, особенно если схема трубопровода предполагает много разветвлений.

Полипропиленовые трубы

И полиэтиленовые трубы высокого давления, и полипропиленовые трубы отлично справляются со своей задачей. Они не подвержены коррозии

Трубы из полиэтилена более дешевые, но для их соединения нужно покупать металлические элементы, которые в сумме стоят дороже всего трубопровода. Да и гарантировать полностью герметичное соединение, как при работе с паяльником и полипропиленовой трубой, невозможно. Стыки – слабое место полиэтиленового водопровода.

Чтобы зимний водопровод не пострадал от низкой температуры и не замерз, нужно позаботиться об утеплении трубопровода. Современное решение – специальные трубчатые «чехлы» из вспененного полипропилена. Такое простое решение способно защитить ваши трубы от замерзания и растрескивания.

Утеплитель для пластиковых труб

Утеплитель продается разного диаметра, в соответствии с диаметром пластиковых труб. Надевать его нужно до соединения труб

Еще один вариант утепления – нагревательный кабель. Его прокладывают параллельно трубопроводу по всей его длине. В холодное время года кабель согревает трубы и предотвращает промерзание. Но, конечно, присутствуют затраты электроэнергии на обеспечение постоянного подогрева.

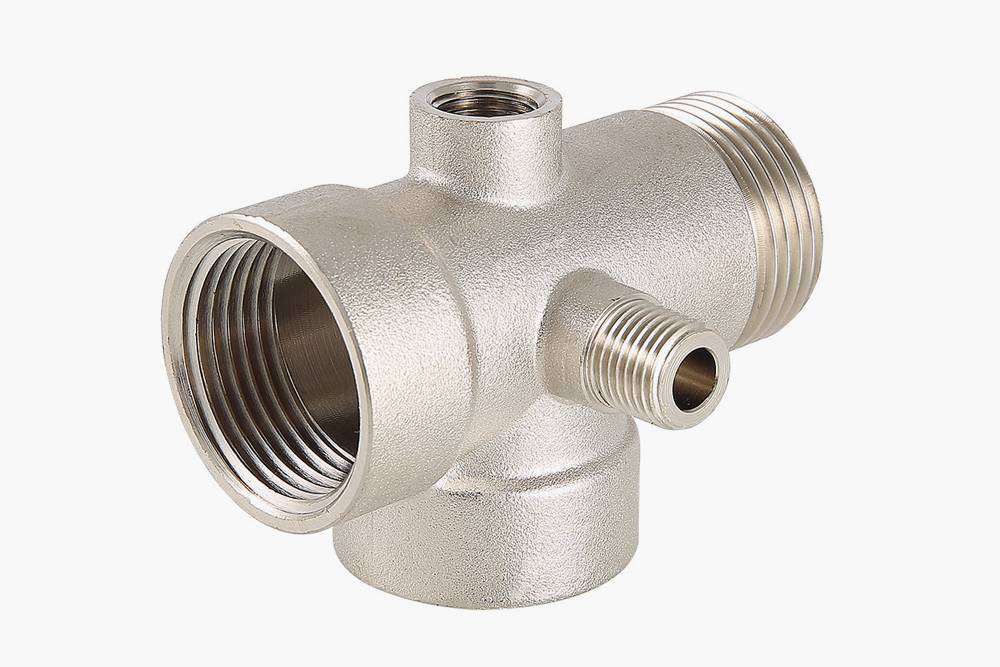

Разборная и запорная арматура

Водоразборная арматура тоже имеет огромное значение. От ее качества зависит надежность всей системы. В дачной кухне, ванной или бане можно устанавливать обыкновенные смесители, но для установки на улице они не подойдут.

Читать статью  Откуда берется вода из-под крана в Москве?

Снаружи лучше монтировать гораздо более надежные и практичные краны с грандбуксами или бронзовые задвижки.

Входной раздаточный узел располагается на поверхности, например, в хозяйственном помещении или специально отведенном для него месте в доме. В него входят комплекс задвижек, отсекающих те или иные разветвления системы, устройство для измерения, контроля и регулирования давления.

Контроль давления в системе

Для комфортного пользования давление в системе должно быть постоянным. Нормальный показатель – от 2,5 до 4 атмосфер. Не допускается как слишком низкие, так и слишком высокие показатели. Для контроля этого параметра систему оборудуют специальным комплексом – реле давления и гидроаккумулятором.

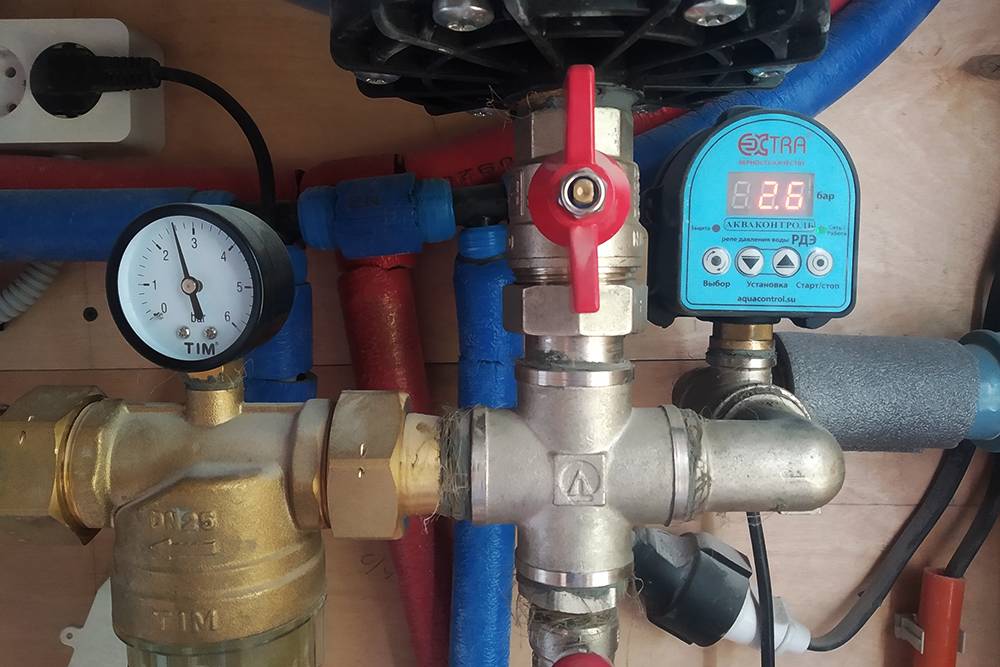

Система контроля давления в системе

Такая система защитит водопровод от гидроудара, если давление резко повысится. При значительном превышении система отключится

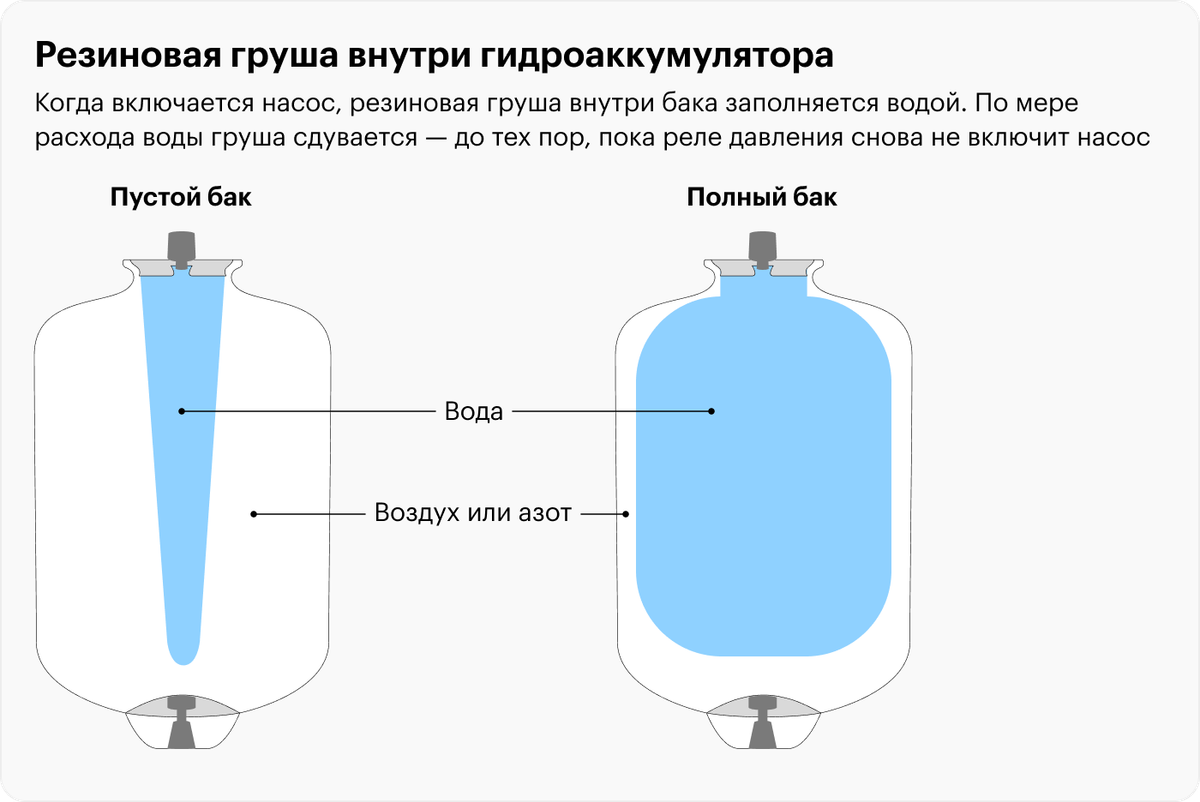

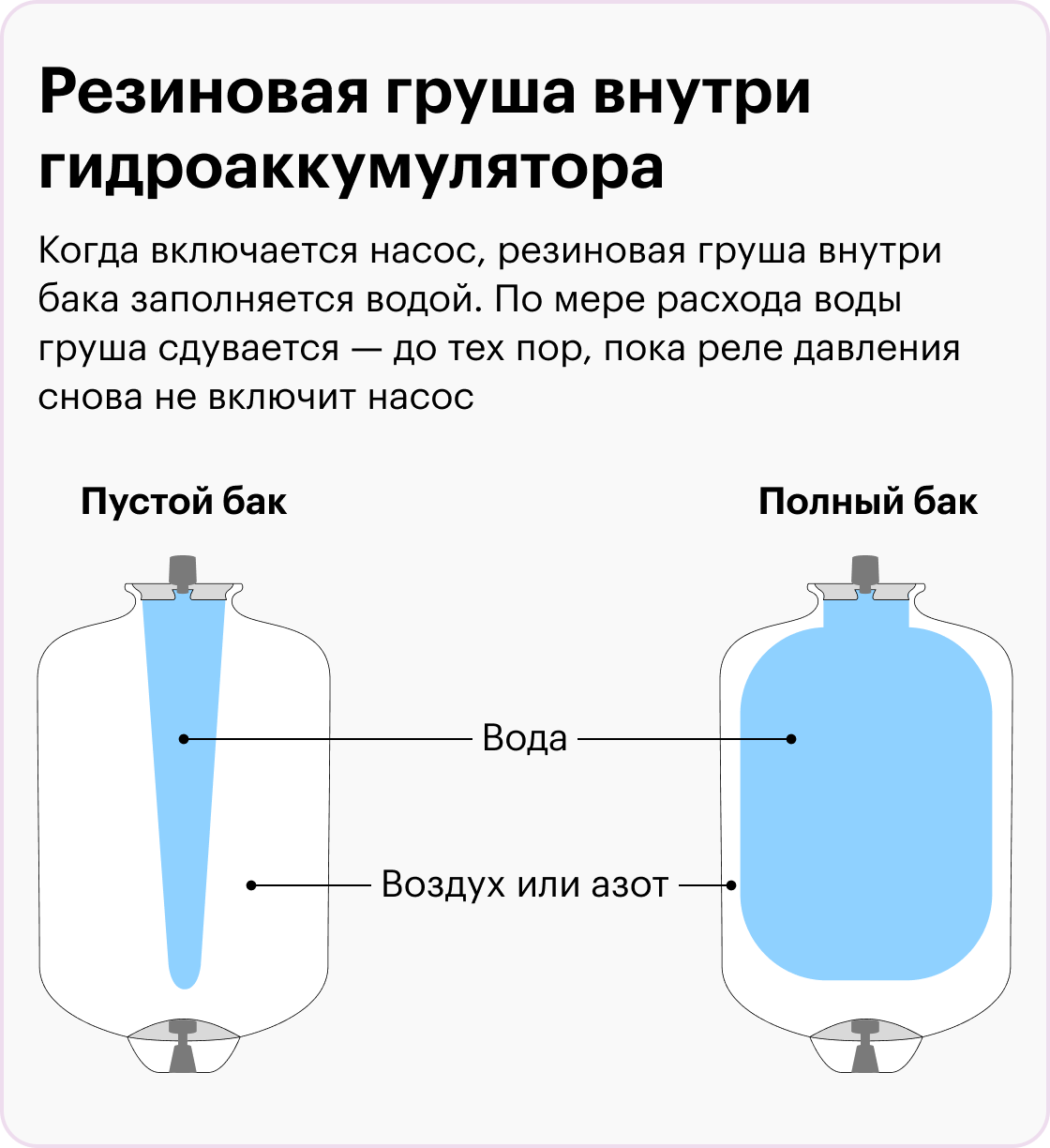

Гидроаккумулятор представляет собой бак, который наполняется водой из системы. За гидробаком устанавливают реле. Этот прибор измеряет давление воды в системе.

Когда оно достигает максимально допустимой отметки, насос отключается, а вода продолжает подаваться из емкости аккумулятора. Когда давление стабилизируется, реле снова запускает насос и заполняет бак.

Еще одно важное устройство для грамотного монтажа водопровода на даче – датчик отсутствия воды – сухое реле. Он отключит систему, когда в колодце по какой-то причине будет слишком мало воды и предотвратит перегрев и поломку насоса.

Водонапорный накопительный бак

Напор в системе дачного водопровода обеспечивают при помощи водонапорного бака. Роль его, как правило, выполняет пластиковая бочка большого объема, расположенная на возвышении. Если есть место на чердаке – ее помещают туда.

Если вместо чердака у вас мансардный этаж, водонапорная бочка может размещаться на специально построенной башне или эстакаде.

Если бак располагается в неотапливаемом помещении, а периодическое проживание на даче зимой запланировано, то следует отдельно позаботиться о его утеплении. Это может быть защитная конструкция, утепленная пенопластом или минеральной ватой.

Главное – внимательно следить, чтобы бак был герметичен. Иначе частички утеплителя, а также пыль и мусор могут попадать вовнутрь и загрязнять питьевую воду.

Галерея изображений

Накопительный бак в системе водоснабжения дачи, не оборудованной устройствами для автоматической работы, играет несколько важных ролей

Бак служит емкостью для создания запаса воды. Закачивают в него столько, сколько можно расходовать за сутки, чтобы вода не цвела и не застаивалась

Накопитель в дачной системе выполняет работу небольшой водонапорной башни, особенно, если он поднят на эстакаду или хотя бы на кирпичные столбы

Традиционной накопительной емкостью для подготовки воды к последующему поливу по укоренившейся традиции служит старая ванна

Функции водонапорного накопителя
Емкость для формирования запаса воды
Напорный резервуар для водопровода
Накопитель для полива огорода и сада

Сливной клапан для консервации системы

Бывают ситуации, когда систему водопровода приходится консервировать, например на время длительного отъезда или ремонта. В таких случаях следует сливать из системы всю воду. Для этого сразу после насоса, то есть в самой нижней точке системы, устанавливают сливной клапан.

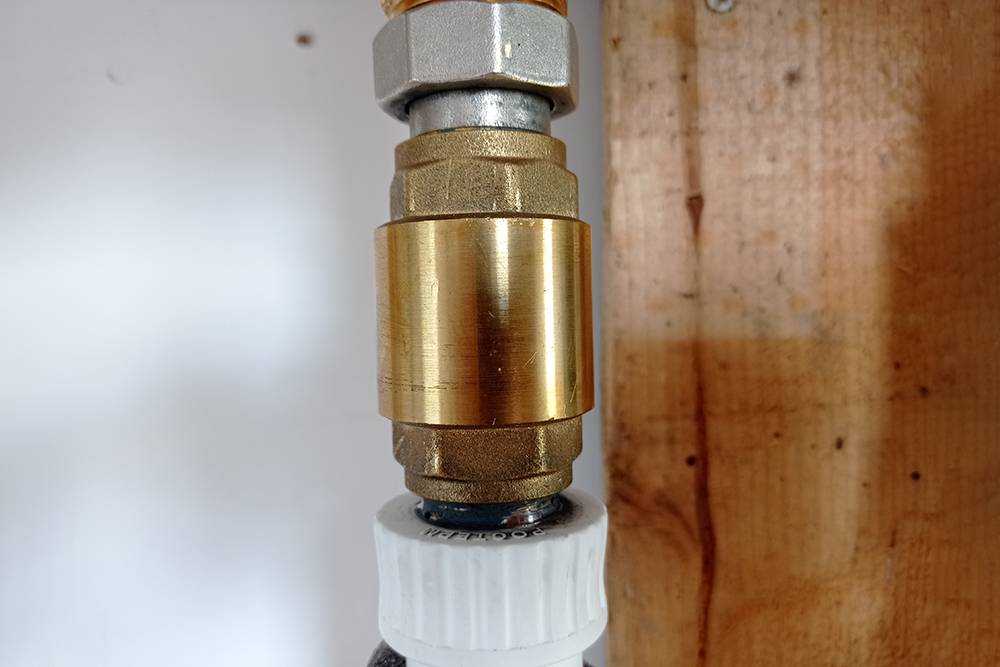

Если выключить насос и открыть клапан, вода начнет двигаться в обратном направлении по трубопроводу благодаря уклону. Иногда поступают другим образом и устанавливают обратный клапан и обводной трубопровод — байпас. Такая схема применяется при использовании воды из глубоких колодцев и скважин.

Как организовать канализацию для утилизации воды?

Поскольку центральной канализации на дачах практически не бывает, нужно позаботиться об индивидуальном решении для слива сточных вод и жидких бытовых отходов. По старинке можно вырыть выгребную яму, но это не соответствует санитарно-бытовым нормам. Да и чистить такую яму придется часто.

Канализация на даче

В конструкции септика заложен принцип очистки сточных вод в несколько этапов. Чтобы септик работал правильно, все камеры, кроме крайней, должны быть полностью герметичны

Современное решение – использование септика. Самый простой и распространенный способ – септик из 2-3 бетонных колец. Хотя есть и более совершенные технологии, такие как еврокуб, например.

Задача септика – отделить твердую составляющую стоков, а относительно чистую – жидкую — слить обратно в грунт. Благодаря такой системе можно обойтись одним вызовом ассенизатора в несколько лет.

Пошаговое руководство по монтажу

Для того, чтобы на даче самостоятельно построить водопровод, нужно произвести подготовительные работы: составить план, подготовить инструменты и материалы. Только после тщательной подготовки можно приступать к прокладке трубопровода, подключению и монтажу внутренней разводки.

Шаг #1. Составление плана действий

Начинать работу нужно с составления подробного плана. Если схема планируется сложная, без помощи профессионала не обойтись, ведь водопровод – дело ответственное.

Если же решили обойтись своими силами, подготовьте всю информацию:

  • глубина промерзания грунта в вашем регионе;
  • глубина залегания грунтовых вод;
  • уклон рельефа;
  • план существующих коммуникаций с указанием точек водозабора;
  • план участка со всеми постройками;
  • количество точек потребления (водоснабжение дома, бани, полив огорода, наполнение бассейна и т.д.).

Сперва изобразите подробную схему в масштабе. Кроме привычного плана местности, начертите профильное изображение трубопровода и план в изометрии. Так вы сможете учесть наклон при прокладке водопровода на даче.

При наличии такого чертежа посчитать количество труб и фитингов не составит труда. Никогда не покупайте материал впритык, сделайте небольшой запас – около 10% от общего количества.

Схема подключения поверхностного насоса

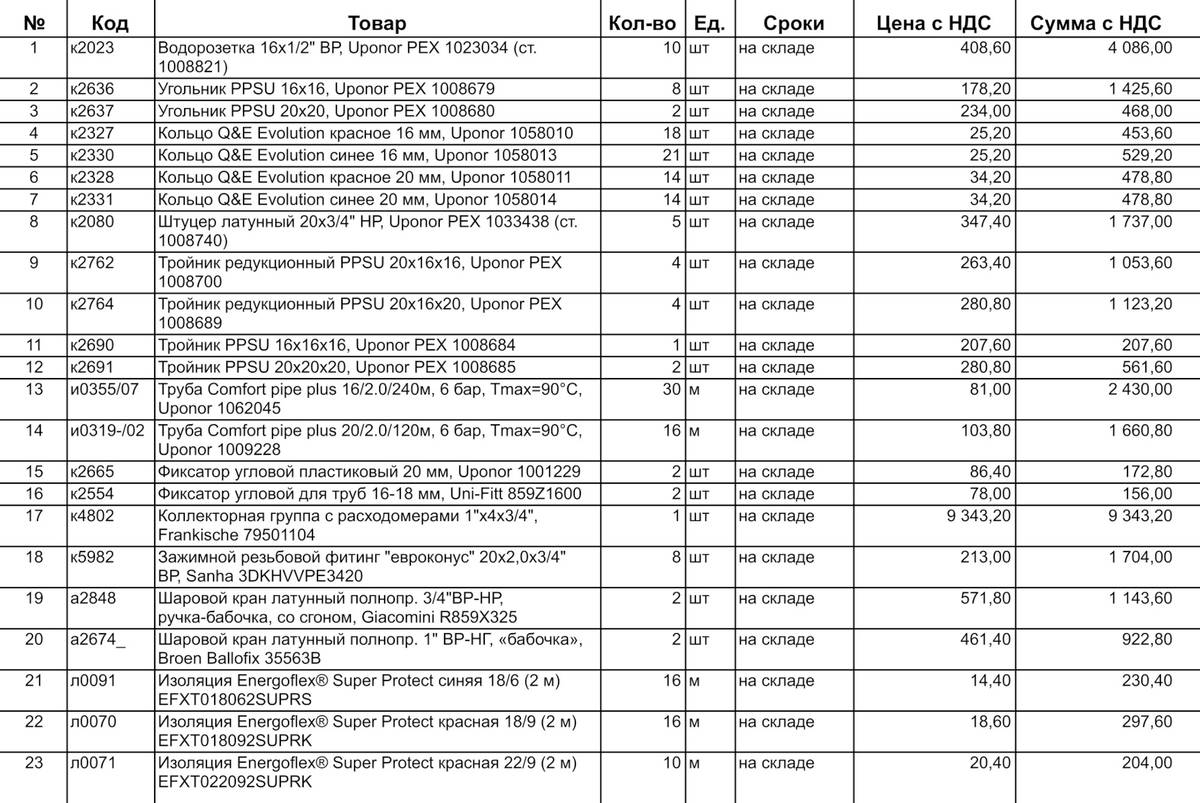

Нужно подробно расписать все соединительные элементы и арматуру, которая будет использоваться. Так вы не только не забудете ничего купить, но и не наделаете ошибок при монтаже (+)

Глубина промерзания – одна из важнейших характеристик. От нее зависит, насколько глубоко придется прокладывать трубы. Учтите, что глубина прокладки труб должна быть больше глубины промерзания грунта как минимум на 20 см в самой низкой точке участка.

Галерея изображений
Дачную жизнь можно благоустроить, соорудив систему водоснабжения с автоматической откачкой воды

В сооружении лучше использовать трубы из сшитого ПНД Ø 25 мм с соответствующими их диаметру фитингами

Автономным источником для организации дачного водопровода может служить скважина, но чаще всего выбирают колодец. Его не надо регулярно прокачивать и воду поднять можно просто ведром, если отключат свет

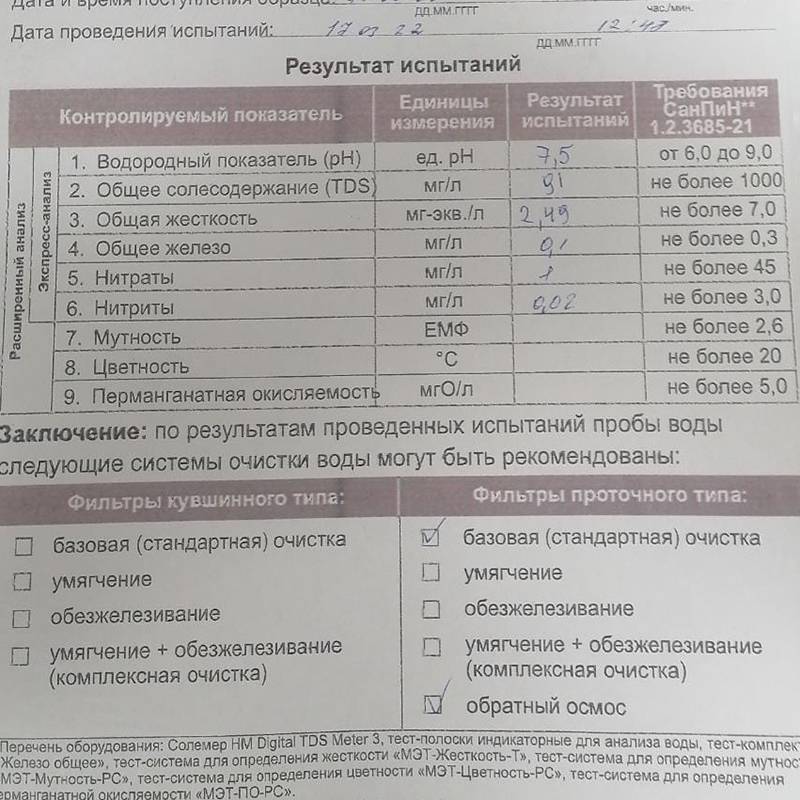

Если планируется откачка воды для использования в качестве питьевой, трубы нужно приобрести соответствующей категории

Для прокладки участков трубопровода, выполнения поворотов и разветвлений нужно купить фитинги согласно заранее сделанному плану наружной и внутренней трассы

Для откачки воды из колодца есть несколько вариантов: вибрационный насос типа «Малыша», дренажник или насосная станция. Если использовать станцию, необязательно покупать блок автоматики

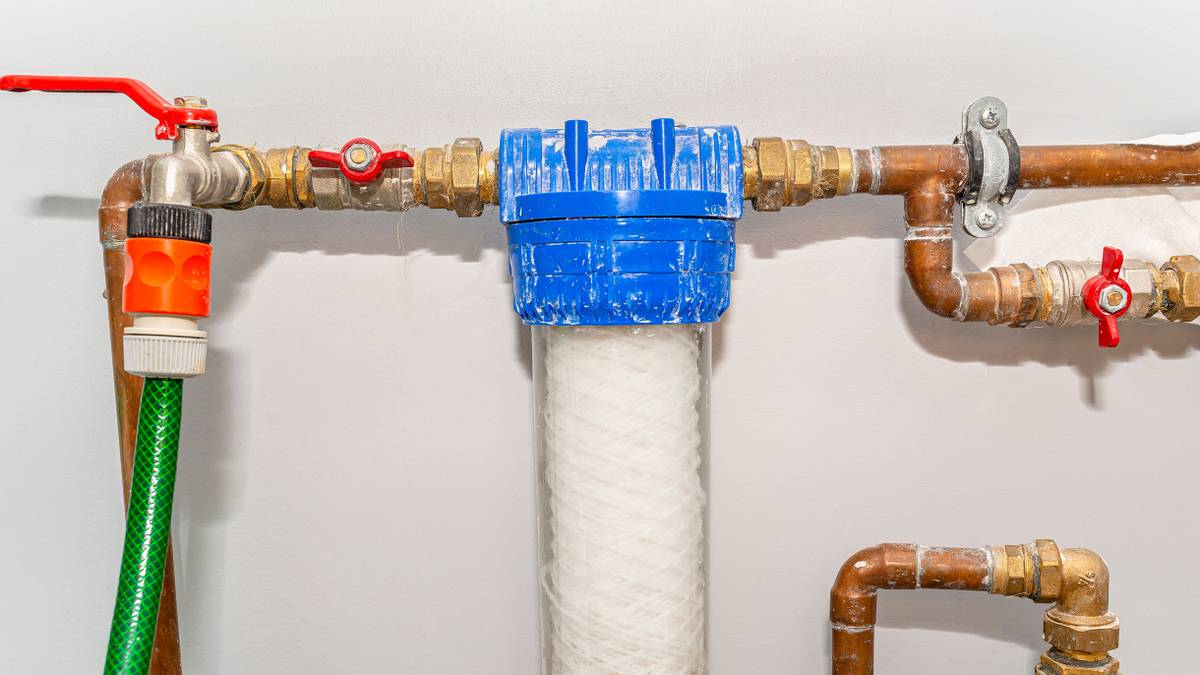

Насколько бы чистой не казалась вода из природного источника, она нуждается в очистке. Ее проведут угольный и мембранный фильтры

Для автоматизации работы насоса без гидробака с реле давления можно установить блок автоматики. Он заодно защитит от «сухого хода», что не сможет сделать реле

Компоненты дачного водопровода
Фрагмент водопровода из ПНД труб
Источник дачного водоснабжения
Трубы для воды питьевой категории
Угловые фитинги и соединители
Насосы для забора воды из колодца
Картриджные фильтры для подготовки воды
Блок автоматики для откачки без хозяев

Шаг #2. Подготовка необходимых инструментов

Когда схема готова, материалы посчитаны, нужно позаботиться о необходимых инструментах. Предположим, что скважина или колодец у вас уже есть, так что этап их устройства можно пропустить.

Инструменты для монтажа зимнего водопровода на даче:

  • лопата;
  • разводной ключ;
  • газовый ключ;
  • сварочный аппарат для труб – «утюг» (при использовании полипропиленовых);
  • рулетка;
  • резак для труб;
  • ножовка;
  • нож;
  • пистолет для силикона и герметика.

Такого набора будет достаточно для проведения земляных и сантехнических работ.

Набор инструментов для сантехнических работ

Можно купить готовый набор сантехника, в который входят все основные инструменты для прокладки водопровода. Но измерительные инструменты все равно придется докупить отдельно и на качестве лучше не экономить

Если и электромонтажные работы вы планируете осуществлять своими руками, тогда необходимо расширить набор инструментов отверткой, тестером, кусачками и другими инструментами электрика.

Шаг #3. Устройство водопровода

Чтобы правильно организовать работу, нужно знать правильный порядок:

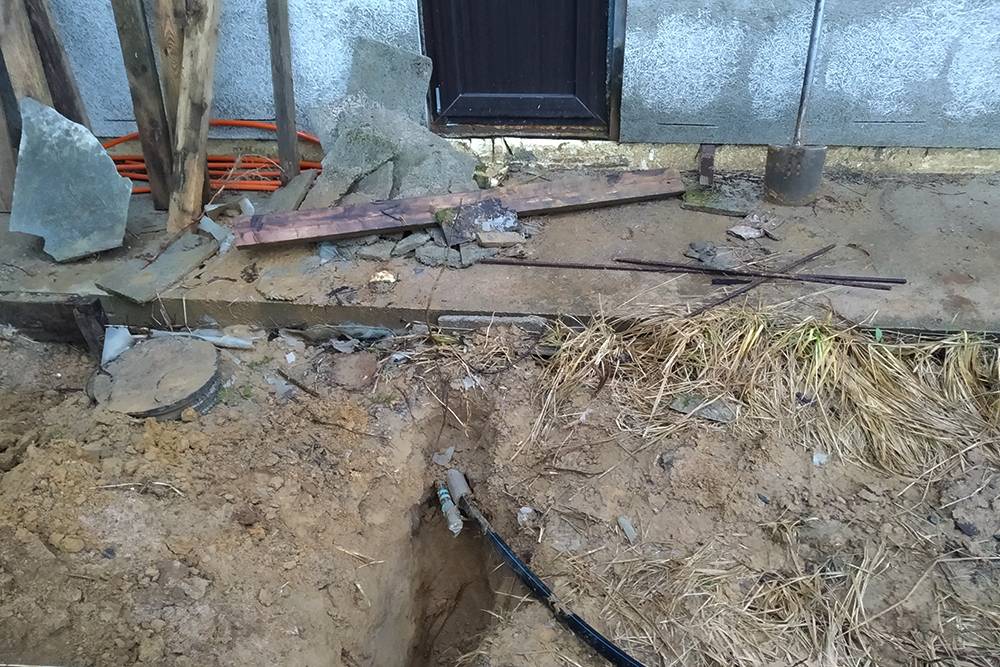

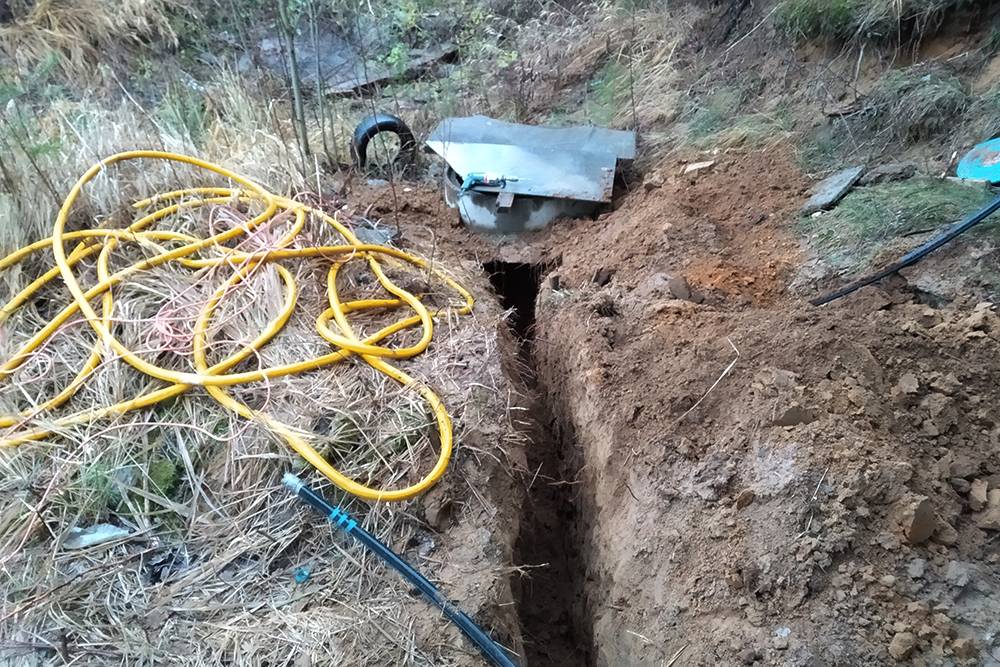

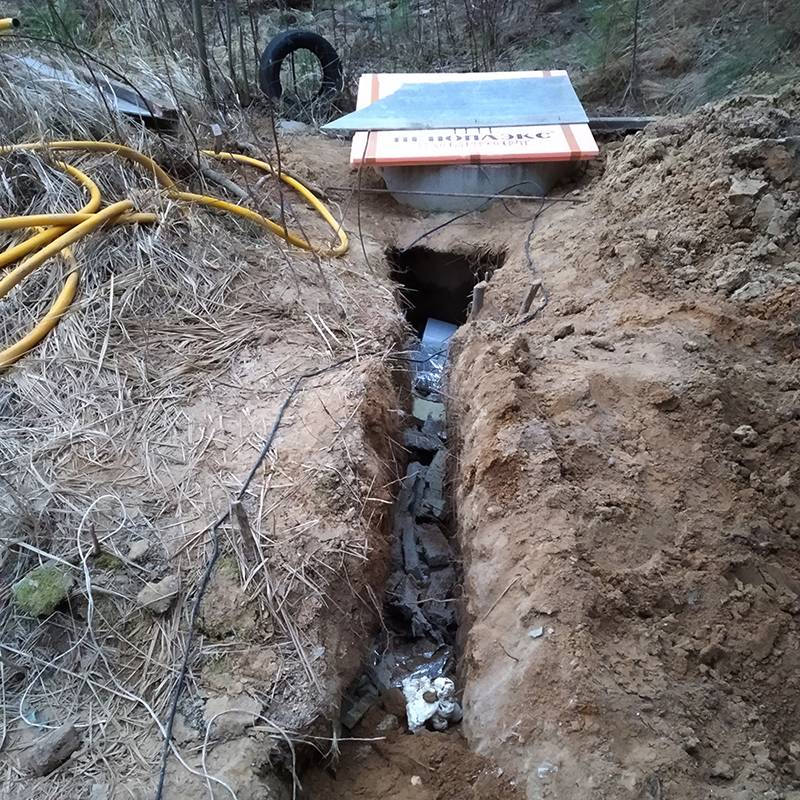

  1. Выполните земляные работы. Вооружившись лопатой, займитесь устройством траншей по всей длине водопровода согласно составленному плану.
  2. Позаботьтесь о питании насоса. Нужно вырыть отдельную траншею, проложить электрокабель и смонтировать розетку для подключения насоса.
  3. Установите насос. В зависимости от его типа, он может быть расположен снаружи или погружен в скважину;
  4. Подключите к насосу оборудование: реле давления, манометр и гидроаккумулятор. Затем надежно присоедините трубу, ведущую к точкам потребления.
  5. Установите сливной клапан для возможной консервации системы.
  6. Смонтируйте систему трубопровода по дну траншеи. Не забудьте про утепление труб на этом этапе.
  7. Выведите наружные точки водоразбора.
  8. Подключите систему и проверьте ее работоспособность. Особое внимание уделяется стыкам труб, а также местам подключения аппаратуры.
  9. Засыпьте траншею. К этому этапу переходят, если система работает стабильно, а протечки отсутствуют.
  10. Монтируйте внутреннюю разводку водопровода. Пластиковые трубы не ржавеют, так что их можно углублять внутрь стен. Установите все смесители, сантехнику, системы фильтрации и водонагреватели.

Воду из скважины нужно обязательно очищать. Лучше всего делать это при помощи проточных фильтров или систем обратного осмоса. Последние обеспечивают полную очистку от всех примесей на молекулярном уровне, но и стоимость их установки и обслуживания на порядок выше.

Шаг #4. Выбор устройства для подогрева воды

Для нагрева воды на даче можно использовать водонагреватели проточного типа (газовые или электрические) и накопительного типа (бойлер).

Газовые колонки – очень удобны, вода нагревается в неограниченном количестве, быстро и качественно. Да и на электроэнергии можно сэкономить. Но, во-первых, газопровод на даче – явление редкое, а к газовому баллону подключать колонку нет смысла, а во-вторых, установка колонки должна производиться только квалифицированным газовщиком.

Электрический бойлер

Объем бойлера зависит от количества человек, которые будут пользоваться горячей водой. Если вы будете только мыть руки или посуду, 50 л агрегата будет достаточно, а вот для того, чтобы принять душ, нужно установить хотя бы 80 л бак

Электронагреватели могут устанавливаться и демонтироваться в любое время, в этом их преимущество. Однако по скорости нагрева они уступают газовым проточным колонкам.

Электрический бойлер – лучший вариант для использования на даче. Горячая вода всегда в наличии, стоит он недорого и установить его может любой начинающий мастер.

Выводы и полезное видео по теме

Для того, чтобы понять, как нужно прокладывать водопровод на даче, посмотрите эти наглядные видео-пособия. Их них вы узнаете, как монтировать водопровод из колодца, водяной скважины, а также как сделать на даче летний вариант водоснабжения.

Видео-обзор прокладки водопровода с поверхностным насосом из колодца:

Инструкция по устройству дачного водопровода летнего типа:

А это инструкция по подключению всей аппаратуры — реле давления, реле сухого хода и т.д.:

Если вы будете придерживаться всех наших рекомендаций, вы сможете проложить водопровод на своей даче без привлечения профессионалов.

Пытаетесь самостоятельно обустроить дачный водопровод или есть успешный опыт реализации водоснабжения? А может, не согласны с изложенным материалом? Ждем ваших комментариев и вопросов. Форма для связи расположена ниже.

Как сделать водопровод в деревенском доме

Как сделать водоснабжение в частном доме

Виктор Джин
живет в частном доме

Я организовал автоматическую подачу воды в свой дом из колодца за 154 103 Р .

В 2020 году я занялся водоснабжением в доме, который строил в Ленобласти. Часть работ сделал сам, на часть привлек сантехника. Я самостоятельно рассчитал производительность насоса, расход воды и давление в трубах — это нужно, чтобы вода шла бесперебойно и не тонкой струйкой.

Расскажу, как сделать расчеты, выбрать и установить насос и сколько стоит организовать автономное водоснабжение.

Водоснабжение для дома обошлось в 154 103 Р

Выкопать колодец из 6 колец 40 200 Р
Бойлер Electrolux на 200 л 32 600 Р
Работа сантехника внутри дома 20 000 Р
Работа сантехника, чтобы подключить воду 19 000 Р
Трубы и фитинги для внутреннего трубопровода 18 200 Р
Экспанзомат на 25 л для бойлера, шаровые краны и уголки 6000 Р
Насос «Хозяин» 5166 Р

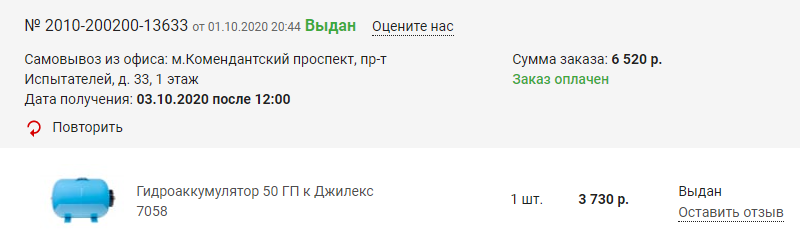

Гидроаккумулятор на 50 л 3730 Р
Автоматика «Акваконтроль» 3467 Р
Обратный клапан и соединительные элементы внешнего трубопровода 2420 Р
Фильтр грубой очистки 1870 Р
Трос и зажимы 550 Р
Внешний трубопровод в теплоизоляторе 500 Р
Подключение насоса к электричеству 400 Р

Выкопать колодец из 6 колец
Бойлер Electrolux на 200 л
Работа сантехника внутри дома
Работа сантехника, чтобы подключить воду
Трубы и фитинги для внутреннего трубопровода
Экспанзомат на 25 л для бойлера, шаровые краны и уголки
Насос «Хозяин»
Гидроаккумулятор на 50 л
Автоматика «Акваконтроль»
Обратный клапан и соединительные элементы внешнего трубопровода
Фильтр грубой очистки
Трос и зажимы
Внешний трубопровод в теплоизоляторе
Подключение насоса к электричеству

Что вы узнаете

  • В чем различия колодца и скважины
  • Как я нашел воду и выкопал колодец
  • Как рассчитать параметры насоса
  • Какой тип насоса выбрать
  • Из чего состоит система водоснабжения дома
  • Уличная часть водопровода
  • Внутренняя часть водопровода

Почему я выбрал колодец, а не скважину

Бурить скважину, как правило, дольше и дороже, чем копать колодец. Его сделать легче — в деревнях колодцы до сих пор копают лопатами. Но колодец можно устроить не везде. Это зависит от того, как глубоко залегает вода.

Считается, что оптимальная глубина колодца — 6—10 метров. Но если вода на глубине до 20 метров, то все равно можно сделать колодец. Глубже колодец делать не стоит — слишком дорого выйдет.

Минимальную глубину колодца тоже следует соблюдать. Так, если колодец слишком мелкий, это опасно: в такой колодец пойдет талая и дождевая вода из верхних слоев почвы. Пить такую воду обычно нельзя, только использовать для бытовых нужд — полить огород или газон. Так получилось у моего соседа — ему рабочие смогли вкопать только три кольца высотой по метру, а ниже шел непроходимый слой грунта.

Читать статью  Как утеплить водопроводную трубу на улице

Глубину колодцев часто измеряют не метрами, а кольцами — это бетонные кольца, которые погружают в котлован и нанизывают друг на друга, в итоге и получается колодец. Как правило, высота одного кольца — один метр, а вместимость — 1 м³.

Сравнение колодцев и скважин

Параметр Колодец Скважина
Запас воды (дебит) Небольшой дебит, который к тому же зависит от сезона: летом колодец может просто пересохнуть. В целом на семью из 3—4 человек колодца должно хватить, но если в доме планируется большая ванна или бассейн, надежнее сделать скважину Большой дебит, который не зависит от сезона. Из скважины обычно можно легко наполнить детский бассейн или бочки для полива огорода
Автономность работы Колодец можно использовать, если отключат электричество. Воду просто вычерпывают ведром Если нет электричества, насос не работает, и воду из скважины не извлечь
Чистота воды Мало примесей, из многих колодцев воду можно пить даже без кипячения Чем глубже скважина, тем больше примесей. Часто из скважин поступает вода с высоким содержанием железа и приходится ставить дорогостоящие системы очистки
Легкость обслуживания Легко почистить: в колодец можно забраться, предварительно его надо только откачать Практически по любому поводу надо вызывать специалистов. Самостоятельно разберется со скважинным оборудованием не каждый
Сложность оборудования Подойдет любой насос, в том числе скважинный насос, который компактнее и удобнее Нужны специальные скважинные насосы с высоким напором. Никакие другие не подойдут

Запас воды (дебит)

Небольшой дебит, который к тому же зависит от сезона: летом колодец может просто пересохнуть.
В целом на семью из 3—4 человек колодца должно хватить, но если в доме планируется большая ванна или бассейн, надежнее сделать скважину

Большой дебит, который не зависит от сезона. Из скважины обычно можно легко наполнить детский бассейн или бочки для полива огорода

Автономность работы
Колодец можно использовать, если отключат электричество. Воду просто вычерпывают ведром
Если нет электричества, насос не работает, и воду из скважины не извлечь
Чистота воды
Мало примесей, из многих колодцев воду можно пить даже без кипячения

Чем глубже скважина, тем больше примесей. Часто из скважин поступает вода с высоким содержанием железа и приходится ставить дорогостоящие системы очистки

Легкость обслуживания
Легко почистить: в колодец можно забраться, предварительно его надо только откачать

Практически по любому поводу надо вызывать специалистов. Самостоятельно разберется со скважинным оборудованием не каждый

Сложность оборудования
Подойдет любой насос, в том числе скважинный насос, который компактнее и удобнее
Нужны специальные скважинные насосы с высоким напором. Никакие другие не подойдут

Как нашел воду на участке и сделал колодец

Чтобы определить, как глубоко вода на участке, применяют несколько способов. Самый надежный — вызвать геолога, который сделает тестовое бурение и точно определит состав почвы. Но на практике часто смотрят, как у соседей: если рядом уже есть колодец на 10 колец и у соседа с ним все нормально, то просто делают такой же .

Я использовал оба варианта:

  1. Посмотрел, как у соседа, который живет выше по склону. У него колодец из 15 колец, и он хвалил качество воды. Чтобы попасть в тот же водоносный слой, мне требовалось гораздо меньше колец — ведь мой участок ниже по склону. Я прикинул на глаз, что в моем случае понадобится где-то вдвое меньший колодец.
  2. Обратился в фирму, которая провела тестовое бурение. Разведка обошлась в 4500 Р . Специалисты определили, что влагонасыщенный слой находится на глубине от 2,6 до 4,8 метра, а далее идет глина.

С небольшим запасом решили копать колодец на шесть колец. В 2012 году копщики колодцев брали 3500—4000 Р за кольцо. Нижние кольца стоят дороже. В 2022 году за ручную копку колодца берут 5000—6500 Р за кольцо в зависимости от типа грунта и глубины установки.

Тестовое бурение показало, что делать надо колодец из шести колец с заглублением на 5,2 метра

Шесть колец я купил заранее — у соседа были лишние, и я договорился забрать их за 13 200 Р . Щебень, который насыпают на дно колодца, а также песок с цементом для замазки швов между кольцами у меня оставались после строительства фундамента.

Рабочие выкопали колодец за день и взяли с меня 22 500 Р .

Я несколько раз откачал колодец досуха, чтобы стимулировать наполнение водой — это стандартная процедура, когда колодец только запустили. С тех пор у меня стабильно держится уровень воды в 4—4,5 кольца.

Новый колодец обошелся в 40 200 Р

Копка колодца с промазыванием стыков 22 500 Р
6 колец, доставка не понадобилась 13 200 Р
Георазведка 4500 Р
Расходные материалы уже были

Копка колодца с промазыванием стыков
6 колец, доставка не понадобилась
Георазведка
Расходные материалы

Колодец копали в семи метрах от дома. Здесь хорошо видно, что мы использовали кольца с пазами, которые как бы вставляются друг в друга, в результате канал колодца не искривляется со временем из-за давления земли. А еще это мешает попадать в колодец воде из верхних слоев почвы

Расчет параметров насоса для колодца или скважины

От насоса зависит, как будет поступать вода в краны — потечет она тонкой струйкой или будет хороший напор. Когда выбирают насос, смотрят на три характеристики.

  1. Производительность — объем воды, который насос способен перекачать в течение часа.
  2. Высота подъема воды, то есть создаваемый насосом напор.
  3. Мощность, то есть сколько насос расходует электроэнергии. До 800 Вт — экономичные аппараты.

Сначала рассчитывают первые два параметра. Исходя из расчетов выбирают погружной или поверхностный насос. Погружной находится в скважине или колодце, а поверхностный устанавливают внутри дома или в специальном кессоне снаружи, чтобы было меньше шума.

Как посчитать пропускную способность насоса. Воды должно хватать, даже если жильцы в доме одновременно открыли несколько кранов.

Сначала нужно посчитать максимальный расход воды. Для этого я воспользовался таблицей из снипа, а также нашел в интернете средний расход воды для стиральной машины и посудомойки — 0,05 и 0,01 м³ в час соответственно. Так как в снипе водопотребление указано в литрах в секунду, я сразу перевел их в м³ в час — для этого надо просто умножить значение на 3,6 или воспользоваться калькулятором.

У меня в доме два унитаза, три мойки со смесителями, ванна, душевая кабина, стиральная и посудомоечная машины.

Максимальный расход воды в моем доме — 3,41 м³/час

Устройство Суммарный расход воды, м³ в час
Мойки 1,296
Ванна 0,9
Унитазы 0,72
Душевая 0,432
Стиралка 0,05
Посудомойка 0,01

Устройство
Суммарный расход воды, м³ в час
Посудомойка

3,41 м³/час — это максимально возможное водопотребление, если одновременно использовать воду во всех точках. В реальности это маловероятно. На кухне у меня и вовсе стоит смеситель со встроенным ограничителем напора воды — он выдает более слабую струю, чем обычный.

Поэтому нет необходимости покупать насос с максимальной производительностью. Лучше подобрать «приземленное» значение, чтобы не переплачивать. Обычно берут параметр в пределах 50—70% от максимального значения. Еще учитывают состав семьи и особенности использования воды. Например, у меня в семье три человека, и мы не льем воду попусту. А еще в моем доме душевая кабина, ванная, унитаз и раковина находятся в одном помещении, то есть маловероятно, что все эти устройства кто-то будет использовать одновременно.

Я решил, что получившийся параметр максимального водопотребления можно разделить на два: 3,41 / 2 = 1,7 м³/час. Стал искать насос с примерно такой производительностью, но все они были слишком дорогими или не нравились мне по другим параметрам. Поэтому я выбрал насос «Хозяин» с производительностью 1,5 м³/час. Позже я убедился, что этого достаточно.

Как вычислить напор насоса. Напора насоса должно быть достаточно, чтобы поднять воду из колодца или скважины, а потом провести ее по трубам с учетом всех изгибов и поворотов. Учитывают не только расстояние от насоса в колодце до поверхности земли, но и расстояние между колодцем и домом, разводку труб внутри дома, высоту от пола или подполья до кранов и бытовых приборов. В общем — полный путь воды от источника до потребителя.

Обычно давление в трубах измеряют в атмосферах, но при подборе насоса считают напор в метрах водяного столба. Усредненно, 1 атмосфера равна 10 метрам водяного столба. При расчете горизонтальных участков трубы учитывают падение напора 1 метр на каждые 10 метров водопровода. А итоговое давление воды в трубах должно быть от 2 до 4 атмосфер.

Например, высота от насоса в скважине до душевой лейки на втором этаже дома — 25 метров. По горизонтали скважина находится в 20 метрах от дома. Планируемое давление в системе — 2,6 атмосферы, или 26 метров водяного столба. Высота подъема, которую должен обеспечивать насос, считается так: 25 + 1/10 × 20 + 26 = 53 метра.

Другой пример: глубина воды в колодце — 6 метров, а поверхностный насос стоит внутри дома в 10 метрах от колодца. Дом одноэтажный, и высота душевой лейки от уровня земли — 2,5 метра. Получается, что общая высота подъема воды по вертикали: 6 + 2,5 = 8,5 метра. С учетом горизонтального участка общая высота подъема воды 8,5 + 1 = 9,5 метра.

Приведенные расчеты — довольно грубые, потому что мы не учли повороты труб и планируемое давление в водопроводе, а еще нужно взять запас на узлы системы, которые создают сопротивление потоку воды.

Для моего дома расчет был такой: высота от насоса в колодце до душевой лейки на втором этаже — 13 метров. Расстояние между колодцем и домом — 7 метров. Давление водопровода в системе хотелось 3 атмосферы, то есть 30 м. Всего выходит: 13 + 1/10 × 7 + 30 = 43,7 метра.

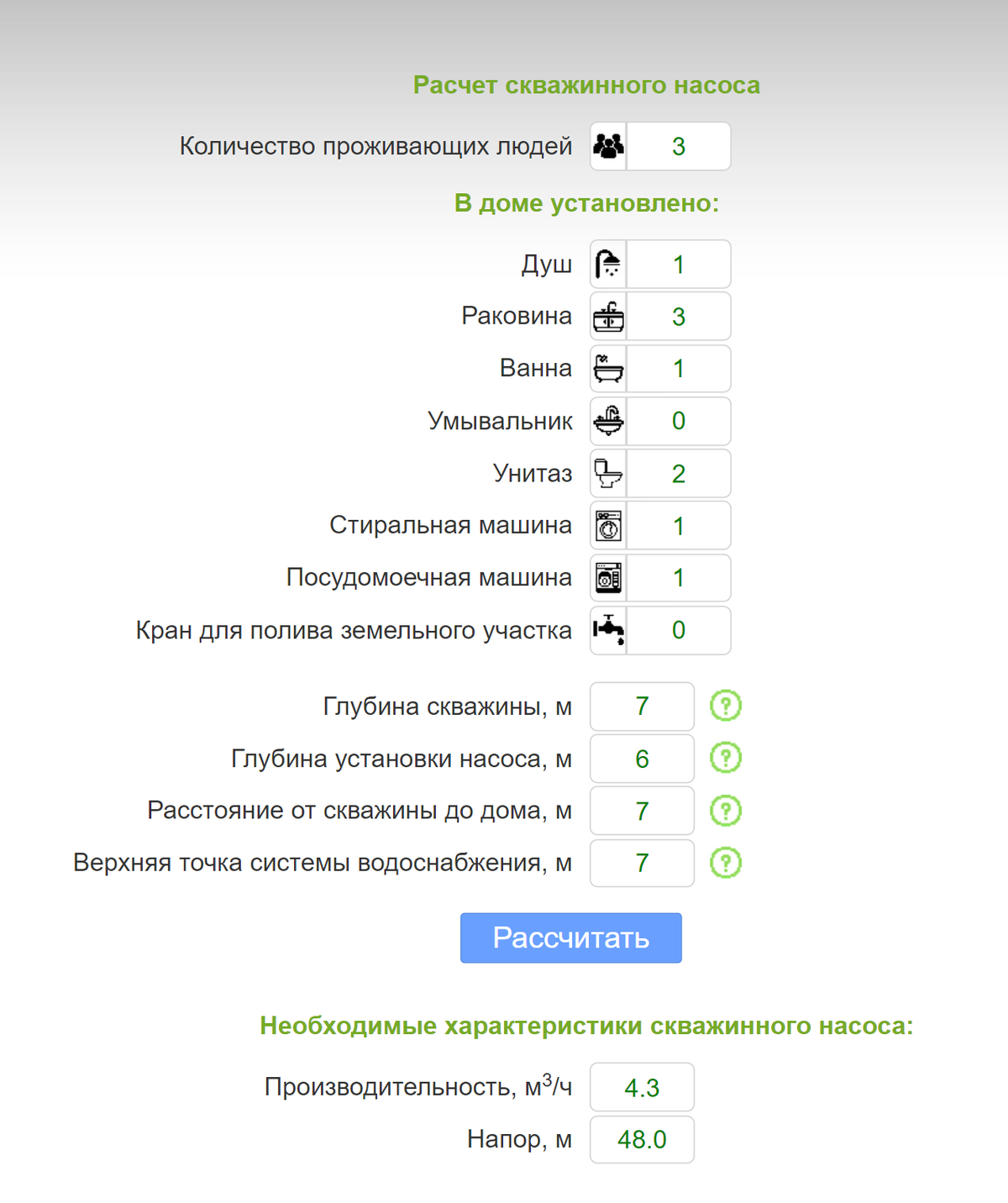

Также для расчета напора и пропускной способности насоса можно воспользоваться калькулятором в интернете. Для моего дома он рассчитал напор 48 метров и производительность 4,3 м³/час.

Я выбрал насос, который давал высоту подъема 70 метров — с большим запасом.

На практике можно взять производительность в 50—70% от рассчитанного калькулятором. Источник: kermi-fko.ru

Какой тип насоса выбрать

Когда известны цифры по напору и пропускной способности, можно выбирать тип насоса.

Поверхностные насосы подходят, если нужно поднять воду на небольшую высоту — до 8—9 метров. Высоту подъема можно незначительно увеличить за счет эжектора — внешнего устройства, которое создает дополнительный перепад давлений и помогает поверхностному насосу качать. Но с эжектором много проблем: ставить его сложно, дорого, а производительность насоса будет ниже, так как часть воды должна возвращаться из водопровода в эжектор.

Зачастую поверхностные насосы продаются в виде насосных станций: насос вместе с дополнительным оборудованием — реле давления и гидроаккумулятором — составляют единую конструкцию. Реле давления регулирует напор воды в системе и подает команды на включение и выключение насоса. Гидроаккумулятор — это буферная емкость с водой, которая защищает насос от частого включения и компенсирует перепады давления в трубах.

Насосная станция — отличный вариант для дачного дома. Станцию легко установить и обслуживать. А еще насосную станцию сложнее украсть: обычно она заперта в доме или в кессоне.

Но у насосной станции то же ограничение по высоте подъема воды, что и у всех поверхностных насосов — не более 8—9 метров. А еще она сильно шумит, из-за этого ее и стараются убрать из дома в технические помещения.

Погружные насосы больше подходят для домов, где живут постоянно. К тому же они могут качать практически с любой глубины — скважинные насосы погружают даже на 100 метров в землю, и они работают.

Так как у меня не скважина, а неглубокий колодец, я выбрал один из самых бюджетных и простых вариантов погружного насоса — винтовой насос «Хозяин 3НГВ-25/70» китайского изготовления. Он обошелся мне в 5166 Р . Покупал и устанавливал я его осенью 2020 года. Сейчас такая модель стоит в районе 7000 Р .

Винтовой насос может легко перекачивать воду с примесями. Например, если насос взбаламутит воду и поднимет со дна песок, он без проблем ее перекачает, а фильтр на входе в дом задержит песок. Бывают насосы, которые очень чувствительны к примесям и могут просто сломаться.

У моего насоса следующие характеристики:

  • пропускная способность 1,5 м³ в час;
  • высота подъема воды 70 м;
  • потребляемая мощность 480 Вт.

Недостатком винтовых насосов считается их недолговечность. Но мой насос пока работает исправно — с осени 2020 года я его ни разу не поднимал из колодца. За полтора года также не было проблем с напором и производительностью. Иногда у нас открыты несколько кранов и льется вода из душа, но с водой никаких проблем.

ПАРТНЕРСКИЙ МАТЕРИАЛ

Я заработала 100 000 рублей на Tinkoff Black

Узнайте, как повторить этот опыт и оформить карту

Схема водоснабжения частного дома

Устройство водопровода частного дома можно разбить на внешнюю и внутреннюю части.

Внешняя, уличная часть — это колодец или скважина с насосом, а также трубопровод под землей. Помимо этого могут быть следующие элементы.

  1. Электрический кабель и влагостойкая розетка в колодце — чтобы запитать насос электричеством.
  2. Греющий кабель в местах возможного промерзания водопровода — обычно при входе в дом.
  3. Оцинкованный тросик, на котором держится насос.
  4. Обратный клапан, который не дает воде стекать обратно в колодец.

Внутренняя часть — оборудование и автоматика для работы всей системы, а также разводка труб горячего и холодного водоснабжения внутри дома. Еще здесь может быть такое оборудование.

  1. Гидроаккумулятор — буферная емкость с запасом воды, которая компенсирует перепады давления и не дает насосу включаться слишком часто.
  2. Система фильтров грубой и тонкой очистки.

Ниже рассмотрим детально каждую часть системы водоснабжения.

Внешняя часть заканчивается там, где труба выходит в дом

Внешняя часть заканчивается там, где труба выходит в дом

Уличная часть системы водоснабжения

Схема внешнего водопровода несложная и многое можно сделать самостоятельно, но на ответственные работы я все же рекомендую привлекать специалиста. Я подрядил на это дело опытного сантехника, иначе процесс занял бы у меня много времени и был риск что-то напутать.

Сам я делал только грубые работы: прокопал траншею между колодцем и домом, а еще пробил дыру в бетонном кольце, чтобы завести трубу в колодец. Думаю, я сэкономил на этом 2500—3000 Р , так как вся работа заняла около 3,5 часа — особенно оказалось сложно пробить дыру в кольце.

Читать статью  Проверка противопожарного водоснабжения

Все остальное делал сантехник. За установку насоса в колодце и подключение всех элементов системы холодного водоснабжения я заплатил ему в ноябре 2020 года 19 000 Р . Работы заняли один день.

Вот в какой последовательности все происходило.

Проложили водопроводную трубу между колодцем и домом. Обычно используют трубу ПНД 32-го диаметра. Это гибкая и прочная труба, она устойчива к влаге и перепадам температур, а ее пропускная способность — 6 м³ в час. То есть ее хватит, даже если в будущем я построю, например, баню и придется ставить более мощный насос.

Трубу укладывают под землей, об уклоне можно не думать, так как вода будет подаваться под напором. Однако если у вас дача и на зиму планируете консервировать водопровод, все же лучше уложить трубу с небольшим перепадом в сторону колодца, чтобы ее можно было полностью опустошить осенью. Если этого не сделать, вода в трубе застоится и замерзнет, а труба может лопнуть.

В идеале трубу проложить ниже глубины промерзания — для Петербурга это 1,2 метра. Но на практике так получается не всегда. В моем случае трубу удалось заглубить примерно на один метр — ниже было сложно копать.

Еще на этапе заливки фундамента строители сделали в нем закладную — кусок такой же ПНД-трубы, который торчал из-под бетонной плиты. Мне оставалось только соединить две трубы.

10 метров ПНД-трубы и 7 метров теплоизоляции на горизонтальный участок обошлись мне в 500 Р .

Это траншея под водопровод. Так как участок неровный, глубина получилась разной — от 0,8 до 1,2 метра. Семь метров траншеи я копал где-то 2,5 часа Из-под теплой отмостки у меня выходили две закладные. Одна из них была проложена в утеплителе — ее я и использовал для нужд водопровода. А во вторую потом завел электрический кабель, от которого питается насос в колодце Самым сложным оказалось проделать дырку в железобетонном кольце, чтобы просунуть трубу внутрь колодца. Мне пришлось сидеть в узкой и сырой канаве с перфоратором и больше часа долбить им

Утеплили трубу. Трубу по всей длине я утеплил теплоизолятором, а сверху дополнительно набросал остатки утеплителя, и только потом засыпал траншею.

Иногда утепления трубы недостаточно, и чтобы защитить ее от промерзания, делают подогрев электрическим греющим кабелем. Греющий кабель укладывают вокруг трубы по спирали, а уже затем сверху обматывают эту конструкцию теплоизолятором. Зачастую греющий кабель используют только в местах, где труба выходит из-под земли наружу — именно здесь наиболее велик риск, что вода в трубе замерзнет.

Мой дом стоит на утепленном плитном фундаменте с утепленной отмосткой, и место ввода воды в дом тоже надежно защищено от морозов. Поэтому я изначально отказался от использования греющего кабеля. Он слишком дорого обходится: в зависимости от мощности стоит 200—400 Р за метр. При мощности 48 Вт на метр 10-метровый отрезок будет потреблять при круглосуточной работе 11,5 кВт в сутки — это 1200 Р в месяц при тарифе 3,5 Р киловатт-час.

Перед тем как засыпать траншею, я накидал поверх трубы остатки утеплителя. Пока вода зимой в трубе не замерзала

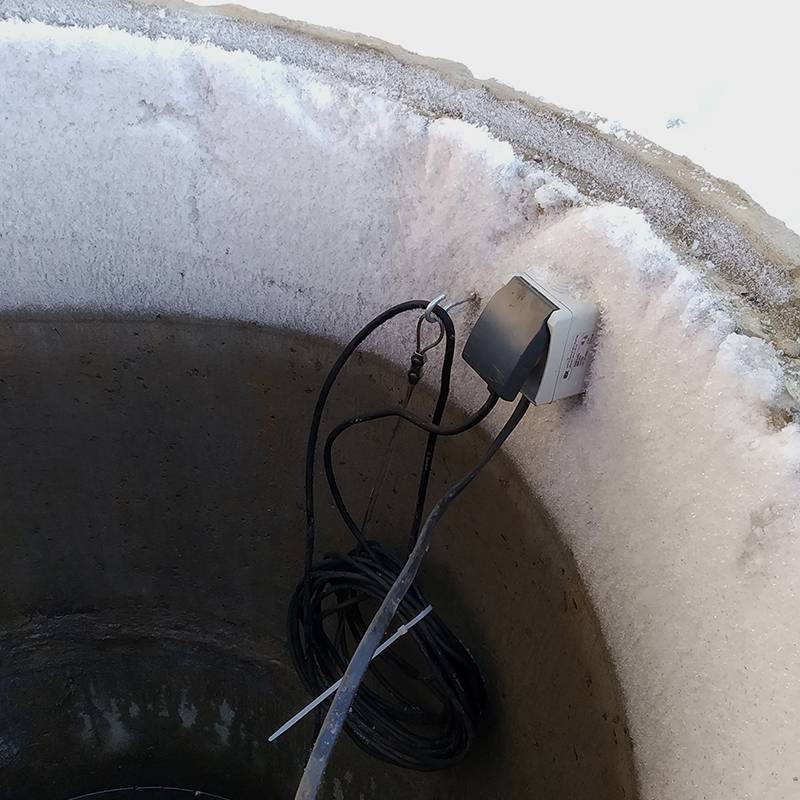

Проложили кабель и сделали розетку в колодце. Я использовал медный кабель с тремя жилами сечением 2,5 мм². Кабель у меня остался после работ по электрике в доме.

Розетку покупал накладную влагозащищенную со шторкой и заземлением. Такие можно использовать на улице и в местах с повышенной влажностью. Розетка обошлась примерно в 400 Р .

Розетка запитана от кабеля, который я протянул в канаве, когда укладывал водопроводную трубу. В розетку подключен насос. У насоса был довольно длинный кабель для подключения — его мы смотали и повесили на крючок

Установили обратный клапан. Это устройство, которое пропускает воду только в одном направлении и не дает ей течь обратно. Внутри клапана есть подпружиненная пластинка, которая открывается под давлением воды, но если вода давит с другой стороны, то ничего не происходит.

Часто обратный клапан ставят сразу после насоса, чтобы вода не стекала из водопровода обратно в колодец. Так труба постоянно заполнена, и когда в доме открывают кран, не надо ждать, пока насос поднимет с самого дна новый столб воды. Так сделано и у меня.

Но иногда обратный клапан устанавливают на отдалении более метра от насоса. Считается, что это снижает нагрузку на насос при запуске: ему легче преодолеть сопротивление обратного клапана. Особенно это актуально, если уровень воды в колодце минимальный или насос слабый.

Еще один вариант установки обратного клапана — внутри дома перед гидроаккумулятором. Так делают, когда высота между обратным клапаном и насосом менее 20 метров. В этом случае водяной столб между насосом и обратным клапаном остается в трубе и не выливается обратно в колодец за счет вакуума.

Когда обратный клапан внутри дома, его легче заменить или прочистить. А еще в доме можно установить обход обратного клапа — так называемый байпас. Он нужен на случай, если систему нужно опустошить, например, чтобы законсервировать водопровод на зиму. Такой вариант установки отлично подходит для дачного дома, где живут только в теплое время года.

Обратный клапан — важный элемент системы, рекомендую не экономить на нем и купить проверенную марку, например Itap, Valtec или Stout. Я покупал обратный клапан Itap в 2020 году за 920 Р , в 2022 году он стоит в районе 1200 Р .

Это мой насос, к которому подходит сначала ПНД-труба, а потом латунный обратный клапан. Насос готов к погружению Так выглядит обратный клапан. Он пропускает воду только в одну сторону

Смонтировали насос. Мой насос довольно тяжелый: он весит шесть килограммов, а с водой еще больше. Оставлять насос висеть на трубе опасно: он может сорваться и утонуть. Поэтому используют крепеж из нержавеющих цепей или троса.

Я купил оцинкованный трос диаметром три миллиметра и специальные зажимы, чтобы организовать петлю на обоих концах троса. В сумме с дюбелем и крючком, на котором висит насос, вышло в районе 550 Р .

Насос мы погрузили за 1—1,5 метра до дна. Если опустить его слишком глубоко, то при работе он может поднимать песок и ил со дна.

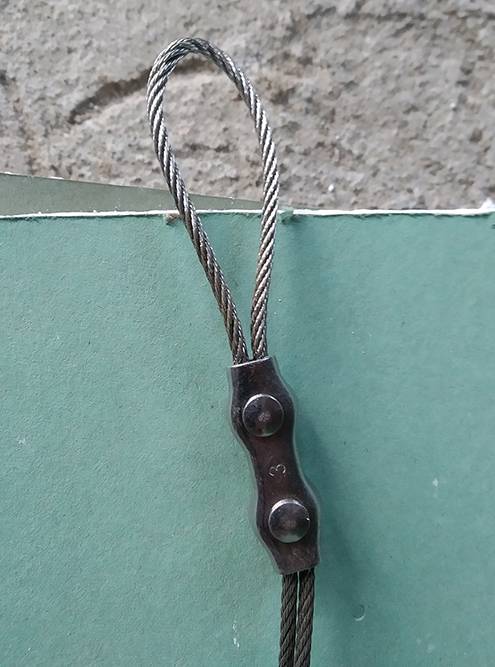

Такие петли я с помощью зажимов сделал на обоих концах троса. Один конец цепляется к специальному «ушку» на насосе, второй — на крючок, который крепится к бетонному кольцу

Такие петли я с помощью зажимов сделал на обоих концах троса. Один конец цепляется к специальному «ушку» на насосе, второй — на крючок, который крепится к бетонному кольцу

Как я организовал водоснабжение внутри дома

Чтобы насос правильно работал, а вода из кранов текла без скачков давления, внутри дома настраивают автоматику. Также в доме ставят дополнительные устройства, чтобы управлять водоснабжением.

Реле давления. Оно нужно для настройки и контроля напора воды. Как только давление в трубах упадет ниже установленного значения, реле включит насос. Насос накачает воду и поднимет давление, и когда оно достигнет достаточного уровня, реле отключит насос.

У меня система настроена таким образом: максимальное давление установлено 3 атмосферы. Как только оно падает до 2 атмосфер, включается насос. Большой разброс между верхним и нижним давлением делать не рекомендуется, так как перепад может стать чувствительным — например, в лейке тропического душа вода пойдет хуже и станет более горячей.

Реле давления чаще всего устанавливают перед входом в гидроаккумулятор — так сделано и у меня. Но если в воде много песка, лучше поставить сначала реле давления, потом фильтр и только потом гидроаккумулятор, чтобы в нем не скапливался песок. Реле может быть с разной «начинкой» и разных типов, механическим и электронным. Простые механические стоят 600—1500 Р , электронные — 4000 Р .

Помимо реле давления, в систему неплохо добавить функцию защиты от «сухого хода». Она защищает насос от перегрева и поломки, если в колодце закончилась вода. Реле стоит 700—1500 Р. Часто реле давления идет уже с функцией защиты от «сухого хода».

Чтобы подсоединить реле к водопроводу, понадобится хитрый сантехнический элемент — пятиходовой штуцер. У него есть разъемы для подключения гидроаккумулятора, реле давления и манометра, чтобы контролировать напор воды. Пятиходовой штуцер обойдется еще в 700-1000 Р .

Я выбрал более простой вариант: приобрел электронную автоматику со всеми встроенными функциями. В 2020 году я купил реле «Акваконтроль» за 3467 Р , сейчас оно стоит 4260 Р . В мое реле уже встроены контроль давления, манометр, защита от сухого хода и еще много разных функций. Например, реле может обнаружить прорыв водопровода и обесточить насос, чтобы предотвратить потоп внутри дома. С таким реле не нужен пятиходовой штуцер, а весь узел выглядит компактно.

Пятиходовой штуцер нужен для подключения гидроаккумулятора, реле давления и манометра к системе холодного водопровода. Источник: valtec.ru Электронное реле синего цвета отображает давление в системе. Как только давление падает ниже установленного значения — включается насос

Гидроаккумулятор. Гидроаккумулятор — это большая емкость с водой, которая сглаживает перепады давления в системе. Гидроаккумулятор — это не просто железный бак, внутри него находится резиновая груша, которая и заполняется водой. Между грушей и металлическими стенками бака под давлением закачан воздух. За счет этого груша сжимается и разжимается под давлением воды, а гидробак способен выталкивать воду в трубы.

Чем больше объем гидробака, тем реже будет срабатывать автоматика при падении давления в системе. Таким образом, насос работает меньше, и гидроаккумулятор продлевает ему жизнь.

Гидроаккумуляторы бывают разных размеров. При выборе учитывают объем потребления воды в доме и мощность погружного насоса. Условно вместимость гидробака можно подобрать так: если мощность насоса до 500 Вт, то берут гидробак на 24 литра, если до 1 кВт — на 50 литров, до 1,5 кВт — 100-литровый.

Я себе купил гидробак на 50 литров марки «Джилекс» за 3730 Р , в 2022 году он стоит 6120 Р .

Периодически гидробак нужно обслуживать. Например, у меня через год использования в нем упало давление воздуха, и насос стал включаться слишком часто. Чтобы подкачать давление в баке, в его верхней части есть ниппель. Обычным ручным насосом или автомобильным качать сложно и муторно — лучше для этих целей использовать строительный компрессор. Давление воздуха в баке следует установить на 10—15% ниже нижнего давления в водопроводе — значения, при котором включается насос. Например, у меня нижнее давление воды настроено на 2 атмосферы, соответственно, давление воздуха в гидроаккумуляторе 1,8 атмосферы.

Гидробак должен быть голубого цвета. Белый или красный баки — это расширительные баки для горячей воды и отопления.

Бак можно ставить вертикально или горизонтально. Я поставил его вертикально, потому что так груша растягивается более равномерно, а сам бак проще слить. Гидроаккумуляторы на 100 литров идут только в вертикальном исполнении — на ножках

Система водоочистки. Фильтры обычно устанавливают после реле давления и гидроаккумулятора. Систему фильтрации воды можно разделить на фильтры грубой и тонкой очистки. Первые пропускают воду через мелкую сеточку и задерживают тяжелые загрязнения, например песчинки.

У меня стоит грубый фильтр марки TIM с сеткой на 100 микрон — он установлен сразу после гидроаккумулятора. Это фильтр из латуни со встроенным манометром. Если давление на манометре фильтра становится сильно меньше, чем на реле давления, то фильтр, вероятно, засорился и его нужно прочистить. За фильтр я заплатил 1870 Р , сейчас он стоит 3970 Р .

Фильтра грубой очистки на входе в дом обычно достаточно, чтобы песок не попадал в смывные бачки, стиральную или посудомоечную машинки. Но что касается качества питьевой воды, здесь нужен отдельный контроль и зачастую дополнительные ступени очистки.

Фильтры тонкой очистки, например угольный, используют для улучшения качества воды. У себя в доме я его не ставил, так как вода в колодце у меня хорошая — ее химический состав в норме. Для успокоения у нас на кухне стоит кувшин с угольным фильтром — его в основном использует жена, когда пьет сырую воду. Мне же нравится пить колодезную воду без очистки — она всегда прохладная и очень вкусная.

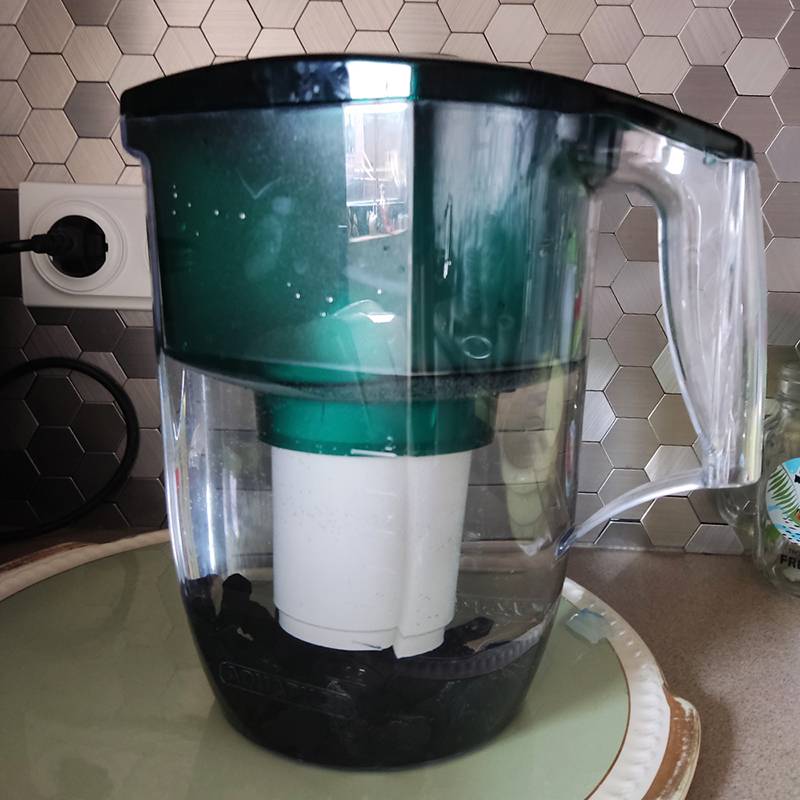

Иногда система фильтрации в доме занимает гораздо больше места, чем сама система водоснабжения. Здесь после фильтра грубой очистки идет система тонкой очистки и обезжелезивания воды: две аэрационные колонны и фильтр тонкой очистки с картриджем. Источник: termoshop.ru Жена использует такой угольный фильтр-кувшин для финальной очистки питьевой воды. Дополнительно вода «заряжается» шунгитом (черные камни). Для готовки мы используем воду напрямую из крана

Трубопровод внутри дома. Внутренний трубопровод я делал отдельно весной 2021 года. Когда мы завели воду в дом из колодца, внутри еще шел ремонт, поэтому я не стал тянуть трубы сразу.

Для прокладки труб холодного и горячего водоснабжения я использовал трубу из сшитого полиэтилена Uponor. Это качественные шведские трубы со сроком службы более 50 лет. Все фитинги, то есть соединительные элементы, выбрал этой же марки.

Другие варианты трубопровода мне не нравились: например, медные трубы — слишком дорого, а с полипропиленовыми — много ненадежных соединений. Кроме того, трубы из сшитого полиэтилена гибкие, что позволило во многих местах проложить их без соединений, просто изгибая — такая система более надежна.

Разводку труб по дому я сделал самостоятельно. Благо, у меня все санузлы и кухня — это смежные помещения с котельной. В котельной, так как это техническое помещение, я прокладывал трубы прямо по стене.

Я использовал трубы 20-го и 16-го диаметра. Большим диаметром делал магистральные трубы, от которых питаются несколько потребителей. Конечные ветви до одного потребителя клал 16-м диаметром. Все трубы помещал в утеплитель.

На все трубы и расходники ушло 18 200 Р .

Эти трубы 16-го диаметра идут в санузел второго этажа. В перекрытии были закладные, через которые я и тянул трубы Я самостоятельно установил водорозетки. Для этого в стенах пришлось сделать деревянные закладные. Причем их потребовалось утопить на несколько сантиметров вглубь стены, чтобы после обшивки стены гипсокартоном водорозетки выходили из стены на пару миллиметров. Сантехнику оставалось только подключить трубы и навинтить временные заглушки

Чтобы подогревать холодную воду и получать горячую, я приобрел бойлер фирмы Electrolux на 200 литров за 32 600 Р , в 2022 году такой уже стоит 56 400 Р . Еще для бойлера понадобился экспанзомат — расширительный бак на 25 литров, чтобы принимать на себя излишки горячей воды при ее нагреве. Мне он обошелся в 3800 Р , в 2022 его цена — 4570 Р . Также понадобились латунные детали на 2200 Р : три шаровых крана и два уголка на 90 градусов.

Есть два варианта, как организовать в доме горячее водоснабжение:

  1. Замкнутый контур с постоянной циркуляцией воды. При таком варианте трубопровод зациклен, а горячая вода с помощью насоса непрерывно циркулирует по трубам. Благодаря этому при открытии крана горячая вода поступает моментально. Такой вариант делают в больших домах или где бойлер в одном конце дома, а краны — в другом.
  2. Система с тупиковыми ветвями. В таком варианте нет насоса и циркуляции воды. Вода поступает из бойлера в кран, как только кран откроют. Но прежде чем горячая вода из бойлера достигнет крана, сначала выльется остывшая вода, которая была до этого «заперта» в трубах. Этот вариант дешевле и проще, но подходит в том случае, когда ветки горячего трубопровода короткие. У меня именно этот случай, так как все потребители воды рядом с котельной.

Когда я проложил трубы и закупил материалы, я снова вызвал сантехника, чтобы он все соединил и подключил бойлер. Я заплатил за это сантехнику еще 20 000 Р . Работы заняли один день. Получается, всего за два раза я заплатил сантехнику 39 000 Р .

Посчитаем итоговый бюджет на водоснабжение. На подключение холодной воды из колодца ушло 77 303 Р , включая стоимость самого колодца — 40 200 Р . А вместе с разводкой трубопровода по дому и подключением системы горячего водоснабжения на все работы ушло 154 103 Р . Если бы все то же самое я проделал в 2022 году, то потратил бы не меньше 250 000 Р .

Думаю, 20 000—30 000 Р я сэкономил за счет того, что часть работ проделал самостоятельно: это земляные работы, закупка материалов, прокладка труб по дому, установка водорозеток.

Так выглядит котельная в финальном варианте. Система водоснабжения — в правом верхнем углу. Бойлер — посередине на подставке

Что запомнить

  1. Колодец дешевле скважины, а еще его можно использовать даже при отключении электричества. Но если вода залегает глубоко или ее надо очень много, придется делать скважину.
  2. Насосные станции подойдут, когда нужно поднимать воду на высоту 8—9 метров. В остальных случаях обычно используют погружные насосы.
  3. При выборе насоса нужно учесть его производительность, напор и потребляемую мощность.
  4. Трубопровод между колодцем или скважиной и домом закапывают ниже глубины промерзания. Если не получается, нужно теплоизолировать трубы и в некоторых случаях использовать греющий кабель. Ведь если вода зимой в трубах замерзнет — их разорвет.
  5. Системой водоснабжения управляет автоматика: она контролирует давление в трубах и защищает насос. Гидроаккумулятор позволит избежать скачков давления, а система фильтрации — очистит воду.

Источник https://sovet-ingenera.com/vodosnab/vodoprovod/vodoprovod-na-dache-svoimi-rukami.html

Источник https://journal.tinkoff.ru/guide/water-house/

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
