Устройство вентиляции в многоэтажных домах
В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.
Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.
Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.
Виды воздуховодов:
- Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
- Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
- Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.
В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:
- Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
- Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
- По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
- Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.
Требования к вентиляции жилого дома:
- герметичность;
- высокая производительность;
- пожаробезопасность;
- соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.
Виды вентиляции в жилых домах
Наиболее распространена естественная вентиляция. Она работает так:
- Свежий воздух поступает через приоткрытые форточки, окна или проветриватели.
- Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
- Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.
Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.
Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.
Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока. Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах: они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие. Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.

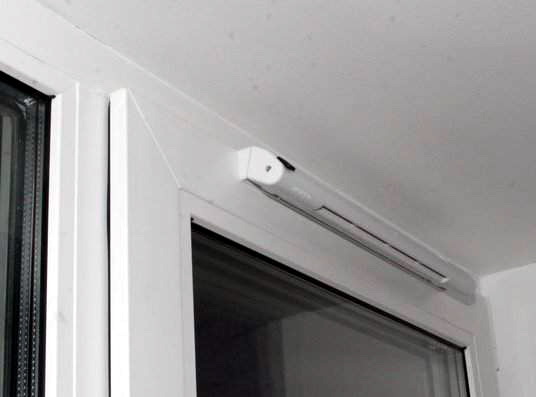

Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.
Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы.
Вентиляция подвала многоквартирного дома, как правило, организована с помощью продухов в стенах. Их проделывают чуть выше поверхности земли. Чем больше площадь подвала, тем больше продухов.
- точка забора свежего воздуха;
- блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
- воздуховоды;
- диффузор, через который подается свежий воздух;
- вентиляционная решетка для забора отработанного воздуха;
- труба, через которую выходит отработанный воздух.
Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.
Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.
Существует и комбинированная вентиляция, в которой с помощью вентилятора осуществляется только вытяжка или приток.
В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco, который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов.
Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.
Схемы вентиляции в квартирах многоэтажного дома
Как правило, в строительстве жилья используется четыре схемы устройства вентиляционной шахты многоэтажного дома.

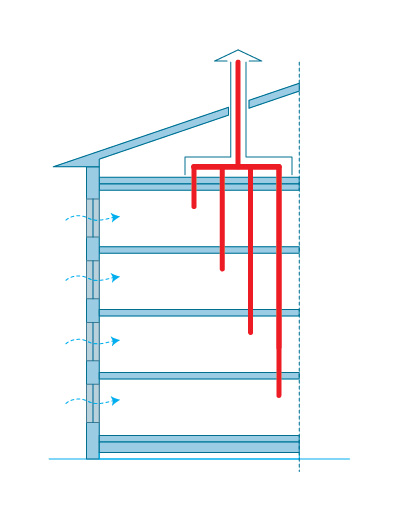

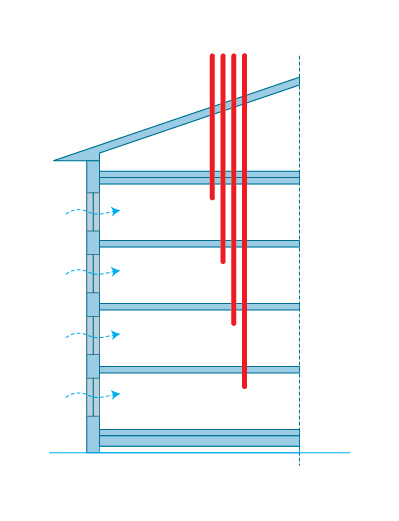

1. Устройство вытяжки в жилых домах индивидуально, т.е. из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. В квартиру не проникают запахи от соседей, тяга работает стабильнее. Но это далеко не всегда удобно для застройщиков: во-первых, слишком затратно, во-вторых, дополнительные трубы занимают много места.

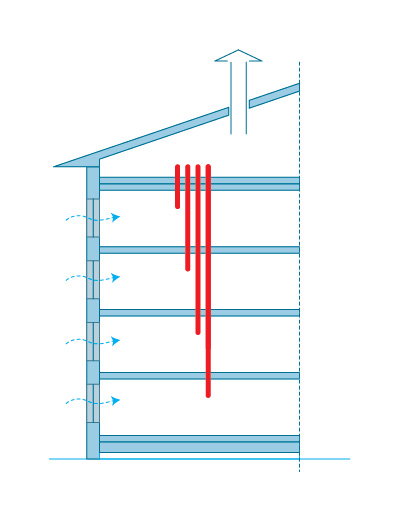

2. Вытяжные каналы из всех квартир подсоединены к горизонтальному коробу — сборному каналу на чердаке. Оттуда воздух попадает на улицу. Если диаметр канала недостаточный, то отработанный воздух возвращается в квартиры верхних этажей. Чтобы избавиться от обратной тяги, либо искусственно расширяют короб, либо заводят каналы верхних этажей сразу в шахту поверх короба.
3. Этот вариант похож на предыдущий, только отработанный воздух попадает не в сборный канал, а сразу на чердак. Вентканалы в МКД должны быть теплоизолированы — иначе на чердаке появятся конденсат и плесень, начнут разрушаться строительные материалы.

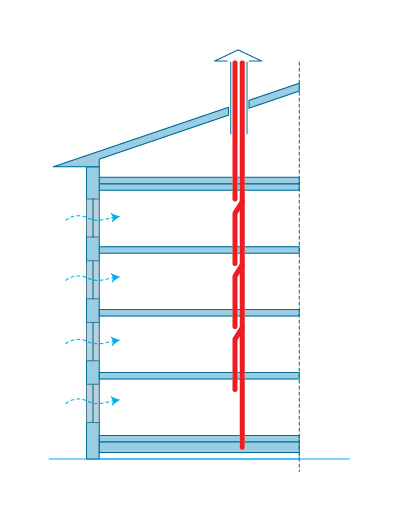

4. Вентиляция с каналами-спутниками похожа на дерево: вытяжные каналы-ветки в каждой квартире соединяются со стволом — общей вертикальной шахтой. Такая система экономит пространство и деньги, но у нее есть проблема: если тяга нарушена, запахи из одной квартиры могут попадать в другую.
У каждой конструкции вентиляции в многоквартирном доме есть один общий недостаток: расстояние от верхнего этажа до конца вытяжной трубы небольшое, следовательно, тяга слабая. Чтобы ее усилить, из квартир на последнем этаже наращивают индивидуальные вентканалы, которые выводятся на высоту не меньше метра.
Кто должен чистить вентиляцию в многоквартирном доме
Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.
Возможные причины отсутствия тяги:
- Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
- В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
- Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.
Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.
Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.
Осмотр вентиляционной системы должен проводиться регулярно. Кто отвечает за вентиляцию в многоквартирном доме? Как правило, управляющая организация или ТСЖ заключает договор с отдельной компанией. Все затраты на осмотр, очистку и ремонт вентиляции включаются в стоимость коммунальных услуг.
Вентиляция жилых зданий
- Нормативные требования
- Назначение общедомовой вентиляции
- Разновидности систем вентиляции
- Естественная вентиляция
- Приточная вентиляция
- Принудительная вытяжная вентиляция
- Приточно-вытяжная система вентиляции с рекуператором
- Местная и общеобменная система вентиляции
- Наборная система
- Схемы вентиляции в квартирах многоэтажного дома
- Кто должен чистить вентиляцию в многоквартирном доме
Отправьте быструю заявку
Основные требования к вентиляции помещений 7 минут на чтение статьиФотоВидеоКомментарии Содержание Разновидности систем вентиляции Жилые помещения Общественные заведения Промышленные объекты «Чистые» помещения Едва ли кто-то сумеет опровергнуть тот факт, что все здания, вне зависимости от их назначения, должны обладать максимально эффективной вентиляцией. Объяснить данный тезис особого труда не составляет, так как посредством обеспечения полноценного воздухообмена можно достичь предельно комфортных условий для находящихся в помещениях людей. Доказано, что оптимальный микроклимат весьма благоприятно влияет на любого человека, улучшая его настроение и самочувствие, а также повышая производительность его труда. Таким образом можно уверенно утверждать, что правильно спроектированная и установленная вентиляция помещений – одна из главных составляющих любого объекта, относящегося как к жилому, так и к нежилому фонду.
«ИНТЕХ-Климат» готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ «под ключ»: проектирование, подбор, поставка, монтаж и обслуживание.
Звоните сейчас: . Отправьте заявку
Нормативные требования
Большая часть нормативных параметров и данных для расчёта изложена в СНиП 31-01-2003 «Здания жилые многоквартирные», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». А также СНиП 2.09.04-87*, СНиП 2.08.02-89*.
Для расчёта используется несколько параметров:
- Температура воздуха внутри помещений: для жилых комнат +20-22 0 С; кухни с электрической и газовой плитой 16-18 0 С; ванной +25 0 С; уборной +18 0 С; совмещенного санузла +25 0 С; коридора (вестибюля) +16 0 С; кладовой +12 0 С; машинного отделения лифтовой +5 0 С
- Кратность воздухообмена: варьируется от 25 до 90 м 3 /ч на одного человека.
- Расход наружного воздуха определяется исходя из площади помещения: для жилых комнат он равен 3 м 3 /ч на один квадратный метр площади.
Это все обобщенные параметры, и каждый регион может варьировать значения, исходя из особенностей климатических условий.
У проектировщиков есть определённый запас свободы:
- Согласно СНиП в одной из спален квартиры из нескольких комнат расчётная температура воздуха закладывается +22 0 С.
- В квартирах, адаптируемых для проживания инвалидов, бреется максимальное значение температуры.
- Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 2 0 С, но не выше +22 0 С.
На сегодняшний день пластиковые оконные конструкции и герметичные стальные входные двери полностью обнуляют эффект микропроветривания через зазоры, поэтому проектировщикам сложно добиться нормативных параметров по микроклимату. В элитных домах идут по пути монтажа принудительной приточной вентиляции, а в бюджетных МКД всё сложнее: надо увеличивать интенсивность работы, а значит размеры вентканалов. Но это не всегда возможно с точки зрения конструкции здания.
Нормы внутриквартирного устройства
Строительные нормы предъявляют несколько требований к конструктивному устройству вентсистемы:
- Наличие хотя бы одного окна с выходом на улицу. Необходимо для правильной работы естественного проветривания.
- Окна или приточные решетки первого этажа должны быть на высоте не менее 1000 мм от опоясывающего снежного покрова, а в летний период — 2000 мм от отмостки.
- Площадь сечения воздуховодов для кухни 150 см 2 , совмещённого санузла и раздельных туалета с ванной по 100 см.
- Направление движении воздуха строго от жилых помещений к служебным, далее через общий воздуховод на крышу.
- Внутри вентиляционных каналов запрещается протягивать электрическую проводку.
- Вентиляционные трассы не должны пересекаться между собой и с кабель-каналами.
Назначение общедомовой вентиляции
Воздух в жилой квартире всегда подвержен загрязнениям. Дым от приготовления еды, испарения из ванной, неприятные запахи и пыль – все это оказывается в воздухе и создает неблагоприятные условия для жизни людей. Застоявшийся воздух может даже привести к развитию болезней – астмы и аллергии. Именно поэтому каждый многоквартирный дом должен быть оборудован общей системой вентиляции.
Функции вентиляции в жилом помещении:
- обеспечивать проникновение чистого воздуха в квартиры;
- вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
- регулировать влажность в жилых и подсобных помещениях.
Бо́льшая часть городского населения нашей страны живёт в панельных домах, построенных ещё в советское время, другие – переселяются в новостройки. Обеспечение вентиляции жилых зданий по СНиП является обязательным требованием при строительстве домов. Тем не менее уровень вентиляции многоквартирных жилых зданий остаётся довольно низким. На системах воздуховодов при строительстве принято экономить.
На данный момент можно встретить следующие виды вентиляции в жилых домах:
- с естественным притоком и вытяжкой;
- с принудительным движением воздуха посредством вентиляционных установок.
В современных домах элитного класса системы отопления и вентиляции соотносятся с новейшими стандартами и создаются с применением специальной техники и материалов. Для вентиляции многоэтажных жилых зданий панельного типа используют естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным зданиям бюджетного класса. Воздух должен поступать через отверстия между дверьми и полом, а также специальные клапаны на пластиковых окнах.

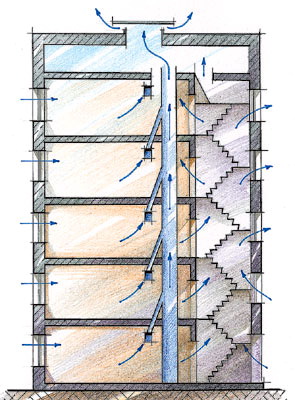

Вентиляция в панельном доме работает следующим образом. Вывод воздуха производится по вертикальным шахтам вентиляции вверх, благодаря естественной тяге. Он вытягивается за пределы дома через трубу, расположенную на крыше или чердаке. Когда воздух попадает в квартиру через открытые окна или двери, он устремляется к вентиляционным решёткам, расположенным в кухне и ванной комнате – где больше всего требуется очищение от дыма и влаги. Таким образом, застоявшийся воздух выводится в трубу, а чистый поступает в помещение через окна.
Если приостановить приток свежего воздуха, вентиляция будет работать неэффективно. Жильцы квартир в многоквартирных домах часто забывают о естественном проветривании помещения, когда устанавливают дополнительные вытяжные системы. Вот перечень типичных ошибок во время ремонта, которые приостанавливают циркуляцию воздуха:
- установка глухих стеклопакетов из металлопластика;
- устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
- монтаж осевых вентиляторов в туалете (сказывается на вентиляции соседних квартир).
При отделке жилых комнат стоит помнить о создании естественных путей для проветривания. Можно установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.
Межкомнатные двери стоит подбирать по размеру так, чтобы они не стояли вплотную к полу. При установке дополнительных вентиляторов, можно настроить их и на приток.
Разновидности систем вентиляции
Как свидетельствует история, первые научные основы вентиляции были заложены достаточно давно – еще в позапрошлом веке. С того времени они претерпели немало изменений, и теперь их корректное применение позволяет добиться поистине впечатляющих результатов в деле обеспечения воздухообмена в помещениях. Что же касается того, какие системы вентиляции применяются на сегодняшний день, то их список выглядит следующим образом:
- Естественная. Данная разновидность предусматривает использование тяги, возникающей из-за различий между двумя давлениями – снаружи и внутри строения.
- Приточная и вытяжная. Система вентиляции первого типа предполагает подачу воздуха в помещение при помощи вентиляторов, а второго – соответственно наоборот, его выдув.
- Приточно-вытяжная. Этот вид систем, прежде всего применяемый для вентиляции помещений общественного назначения, подразумевает одновременную работу сразу двух типов устройств по перемещению воздуха – как на вход, так и на выход. Стоит добавить, что в зависимости от собственных потребностей, владельцы объектов могут обустраивать вентиляцию, обладающую рядом дополнительных характеристик. Современные системы, устанавливаемые в квартирах, домах, офисах или производственных строениях, способны не только обеспечивать приток и вытяжку воздуха, но и фильтровать его, а также охлаждать, нагревать и изменять показатели его влажности.
Естественная вентиляция
Характеризуется своей простотой. Не требует затрат денежных средств. Принцип работы следующий:
Воздух поступает и выводится естественным путем через щели и другие легкодоступные места. Здесь действует физический закон, который гласит, что теплый воздух поднимается наверх и уходит в вентиляционный канал, а чистый поступает извне с улицы. Поэтому прямо зависит от внешних условий и погоды. Естественный воздухообмен может достигать 1 м³/час.
- Дешёвая
- Надёжная
- Долговечная
Проветривать жилое помещение необходимо около часа для того, чтобы поступил новый кислород. В зимнее время достаточно 15 минут, но холодной воздух опасен для здоровья. Есть риск заболеть.
На заметку! Можно установить специальное устройство, так называемый клапан. Он запускает свежий воздух в жилое помещение.
Приточная вентиляция

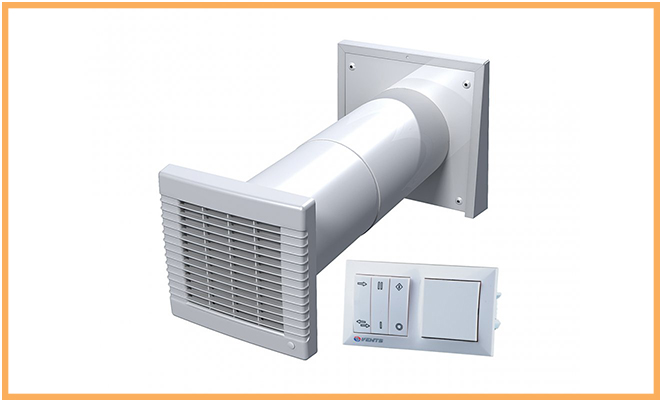

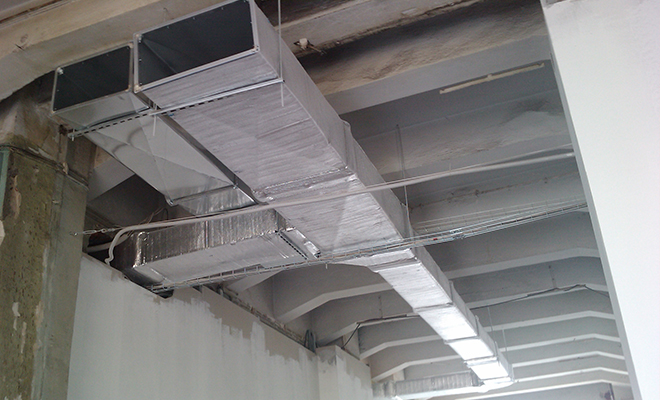

Главное свойство – принудительность. Воздух поступает через воздушный фильтр и очищается. Равномерно распределяется в помещении с помощью вентиляционных коробов. Следует устанавливать на балконах.
- Автоматическое управление
- Дополнительно помогает воздуху
- Занимает мало места
- Бесшумный корпус
- Одновременная работа вытяжных вентиляторов
- Эффективность
- Предусмотрен пульт
Приточная система позволяет нагревать воздух до необходимой температуры. Особенно в жаркое время чувствуется потребность в принудительном перемещении воздушных масс.
Принудительная вытяжная вентиляция
Принцип работы состоит в том, что прогретый воздух удаляется через вентиляцию. При выборе нужно учитывать мощность и его шумность.
Приточно-вытяжная система вентиляции с рекуператором
Устройство забирает тепло из прогретых воздушных масс. Избавляет от влажности грибка и других проблем. Отличается своей экономичностью и технологичностью. Приточно-вытяжная система обеспечивает полноценную смену воздуха. Показатели воздухообмена варьируются 3-5 м³/час.
- Технология энергосбережения
- Минимальный шум
- Идеальное решение проблем вентиляции
Местная и общеобменная система вентиляции
Местная вентиляция подается на определенные места. Преимущественно используется на производстве. В жилом помещении — это кухонные вытяжки. Общеобменная вентиляция действует на всё помещение.
Наборная система
Состоит из следующих частей:
- Вентилятора
- Глушителя
- Фильтра
- Системы автоматики и т.д.
Схемы вентиляции в квартирах многоэтажного дома
Как правило, в строительстве жилья используется четыре схемы устройства вентиляционной шахты многоэтажного дома.
- Устройство вытяжки в жилых домах индивидуально, т.е. из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. В квартиру не проникают запахи от соседей, тяга работает стабильнее. Но это далеко не всегда удобно для застройщиков: во-первых, слишком затратно, во-вторых, дополнительные трубы занимают много места.
- Вытяжные каналы из всех квартир подсоединены к горизонтальному коробу — сборному каналу на чердаке. Оттуда воздух попадает на улицу. Если диаметр канала недостаточный, то отработанный воздух возвращается в квартиры верхних этажей. Чтобы избавиться от обратной тяги, либо искусственно расширяют короб, либо заводят каналы верхних этажей сразу в шахту поверх короба.
- Этот вариант похож на предыдущий, только отработанный воздух попадает не в сборный канал, а сразу на чердак. Вентканалы в МКД должны быть теплоизолированы — иначе на чердаке появятся конденсат и плесень, начнут разрушаться строительные материалы.
- Вентиляция с каналами-спутниками похожа на дерево: вытяжные каналы-ветки в каждой квартире соединяются со стволом — общей вертикальной шахтой. Такая система экономит пространство и деньги, но у нее есть проблема: если тяга нарушена, запахи из одной квартиры могут попадать в другую.
У каждой конструкции вентиляции в многоквартирном доме есть один общий недостаток: расстояние от верхнего этажа до конца вытяжной трубы небольшое, следовательно, тяга слабая. Чтобы ее усилить, из квартир на последнем этаже наращивают индивидуальные вентканалы, которые выводятся на высоту не меньше метра.
Кто должен чистить вентиляцию в многоквартирном доме
Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.
Возможные причины отсутствия тяги:
- Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
- В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
- Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.
Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.
Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.
Осмотр вентиляционной системы должен проводиться регулярно. Кто отвечает за вентиляцию в многоквартирном доме? Как правило, управляющая организация или ТСЖ заключает договор с отдельной компанией. Все затраты на осмотр, очистку и ремонт вентиляции включаются в стоимость коммунальных услуг.
